Um dispositivo de transporte para transportar materiais a curta distância e grande inclinação.
13-794 m³ / h
Este transportador adota uma correia transportadora com nervuras e diafragmas corrugados, e o ângulo de inclinação pode ser arbitrariamente organizado na faixa de 0 a 90 °.
O transportador de correia angular grande possui um grande ângulo de inclinação de até 90 °, que é um equipamento ideal para transporte em ângulo grande e elevação vertical, economizando espaço no chão, economizando investimento em equipamentos e custos de construção civil e obtendo bons benefícios econômicos abrangentes;
A estrutura é simples e todos os principais componentes podem ser usados em comum com o transportador de correia universal, o que traz praticidade ao uso e manutenção;
É confiável na operação, e não há corrente de cartões, corrente flutuante, fenômeno de quebra de corrente que ocorre frequentemente no transportador raspador enterrado e o fenômeno de escorregamento e queda que ocorre frequentemente no elevador de caçambas;
Operação suave e baixo ruído;
Como não há resistência à escavação durante o carregamento e ao atrito interno e ao atrito externo durante a operação, o consumo de energia é pequeno;
A máquina de rebordo vertical também pode definir seções de transporte horizontais de qualquer comprimento no nariz e na cauda para facilitar a conexão com outros equipamentos.

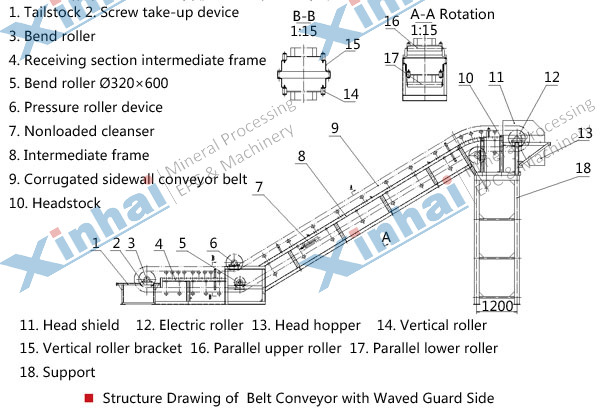

O transportador de correia com nervuras em forma de onda de inclinação grande é construído anexando uma "saia" vertical ondulada de borracha livremente elástica nos dois lados de uma correia transportadora de borracha paralela, e uma barreira cruzada com uma certa resistência e elasticidade é aderida entre as saias. A caçamba de agachamento permite que o material seja transportado continuamente na caçamba.
Os transportadores de correia angular grande são amplamente utilizados em carvão, metalurgia, materiais de construção, grãos, produtos químicos, energia elétrica e outros departamentos, e são usados em engenharia de mineração subterrânea, mineração a céu aberto, grandes embarcações de descarga automática, etc.
Транспортная способность Qv под скоростью движения ленты 1м/с в различных параметрах
Largura de banda (mm) | 500 | 650 | 800 | 1000 | |||||||||
Altura da costela (mm) | 80 | 120 | 160 | 80 | 120 | 160 | 120 | 160 | 200 | 160 | 200 | 240 | |
Inclinação | 30。 | 2.0 | 2.0 | 2.0 | 1.6 | 2.0 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
100 | 120 | 120 | 100 | 140 | 160 | 140 | 180 | 200 | 180 | 250 | 280 | ||
40。 | 2.0 | 2.0 | 2.0 | 1.6 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | |
100 | 120 | 120 | 100 | 140 | 160 | 140 | 180 | 200 | 180 | 250 | 280 | ||
50。 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2.0 | |
80 | 120 | 140 | 80 | 120 | 140 | 120 | 140 | 180 | 140 | 180 | 220 | ||
60。 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
80 | 120 | 140 | 80 | 120 | 140 | 120 | 140 | 180 | 140 | 180 | 220 | ||
70。 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
50 | 60 | 100 | 50 | 60 | 100 | 120 | 100 | 140 | 100 | 140 | 180 | ||
90。 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
50 | 60 | 80 | 50 | 60 | 80 | 60 | 80 | 100 | 80 | 100 | 140 | ||
Largura de banda (mm) | 1200 | 1400 | 1600 | ||||||||||
Altura da costela (mm) | 160 | 200 | 240 | 300 | 200 | 240 | 300 | 400 | 200 | 240 | 300 | 400 | |
Inclinação | 30。 | 2.5 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 |
160 | 250 | 280 | 310 | 250 | 280 | 350 | 350 | 250 | 280 | 350 | 350 | ||
40。 | 2.5 | 2.5 | 3.15 | 3.15 | 2.5 | 3.15 | 3.15 | 3.15 | 2.5 | 3.15 | 3.15 | 3.15 | |
200 | 250 | 280 | 310 | 250 | 280 | 350 | 350 | 250 | 280 | 350 | 350 | ||
50。 | 1.6 | 2.0 | 2.5 | 2.5 | 2.0 | 2.5 | 2.5 | 2.5 | 2.0 | 2.5 | 2.5 | 2.5 | |
140 | 180 | 220 | 280 | 180 | 220 | 280 | 320 | 180 | 220 | 280 | 320 | ||
60。 | 1.6 | 1.6 | 1.6 | 2.0 | 1.6 | 1.6 | 2.0 | 2.0 | 1.6 | 1.6 | 2.0 | 2.0 | |
140 | 180 | 220 | 280 | 180 | 220 | 280 | 320 | 180 | 220 | 280 | 320 | ||
70。 | 1.6 | 1.6 | 1.6 | 2.0 | 1.6 | 1.6 | 2.0 | 2.0 | 1.6 | 1.6 | 2.0 | 2.0 | |
100 | 140 | 180 | 200 | 140 | 180 | 200 | 250 | 140 | 180 | 200 | 250 | ||
90。 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
80 | 100 | 140 | 160 | 100 | 140 | 160 | 200 | 100 | 140 | 160 | 200 |
