Triturador de cone de pedra da mola

Introdução

Um equipamento de britagem média e fina, a mola é um dispositivo de segurança e afeta a força de esmagamento.

Capacidade

12～1000t/h

Melhoria

O acumulador é integrado ao sistema de travamento hidráulico de cone fixo e a operação é mais estável. O cone móvel é apoiado e suspenso por rolamentos esféricos. A adoção de vedação com óleo seco e água impede a entrada de poeira.

Conversa
Mensagem
Email

Vantagens

O cone móvel gira continuamente, e o processo de trituração de material e o processo de descarga são alternada e continuamente executados ao longo da superfície de trabalho e a produtividade é alta. O material é ensanduichado entre os dois cones e é submetido a extrusão, flexão e cisalhamento, e a quebra é mais fácil e o consumo de energia é menor. O produto tem um material relativamente uniforme e uma forma cúbica, e a superfície de desgaste do cone móvel é relativamente uniforme. Introdução à estrutura, a estrutura do triturador de cone inclui principalmente estrutura, eixo horizontal, cone móvel, roda de balanço, manga excêntrica, parede quebrada superior (cone fixo), parede quebrada inferior (cone móvel), acoplamento hidráulico, sistema de lubrificação, Sistema hidráulico, sistema de controle e outros componentes. O cone móvel e o cone fixo são ambos verticais.Quando o cone móvel está girando, há uma correia paralela com folga igual entre o cone móvel e o cone fixo perto da porta de descarga da câmara de britagem para fazer o produto acabado uniformemente. O tamanho da entrada de alimentação é pequeno, e todos os materiais que podem ser processados são os primeiros materiais triturados; esta série de trituradores de cone adota métodos de vedação de óleo ou água para evitar que poeira e impurezas entrem no corpo, garantindo assim a limpeza do óleo lubrificante e estendendo A vida útil dos rolamentos deslizantes e rolamentos axiais de esferas é melhorada e a máquina funciona de forma confiável.

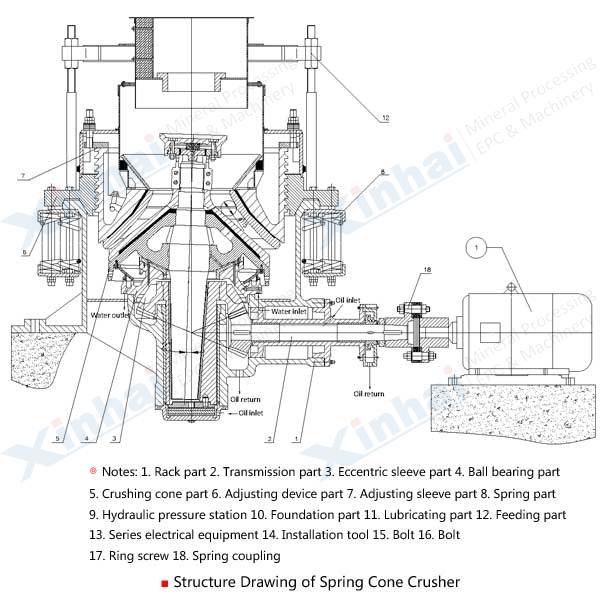

Estrutura do produto

Triturador de cone de pedra da mola

Clique na foto para ampliar

O princípio de funcionamento do triturador de cone de mola é acionado por um motor. As engrenagens do triturador são intertravadas entre si, de modo que o eixo de transmissão e a engrenagem de transmissão acionem a luva excêntrica para girar, e o cone móvel executa o movimento de giro sob a ação da luva excêntrica, e o cone móvel e o cone fixo às vezes se desviam um do outro, pressionando ou impactando continuamente o material. E faça isso quebrado.

Âmbito de aplicação

Este tipo de triturador quebra principalmente minério e rocha com dureza média e acima, como minério de ferro, minério de cobre, calcário, granito, quartzo e assim por diante. A forma da câmara de britagem é determinada pelo uso do minério: o tipo padrão é adequado para britagem média; o tipo médio é adequado para britagem média e fina; o triturador de cone de cabeça curta é adequado para britagem fina.

Parâmetros técnicos

Tipo	Modelo	Diâmetro （mm）	Tamanho de entrada（mm）	Tamanho de alimentação de entrada (mm）	Faixa de ajuste da porta de drenagem (mm)	Potência de motor（kw）	Capacidade de produção （t/h）
Tipo padrão	PYB-600/75	600	75	65	12 ~25	30	40
	PYB-900/135	900	135	110	15 ~50	55	50 ~90
	PYB-1200/170	1200	170	145	20 ~50	110	110~168
	PYB-1750/250	1750	250	215	25 ~60	155	280~480
	PYB-2100/350	2100	350	300	30 ~60	280/210	500~800
	PYB-2200/350	2200	350	300	30 ~60	280	500~1000
Médio	PYZ-900/70	900	70	60	8~20	55	20 ~65
	PYZ-1200/115	1200	115	100	8~25	110	42~135
	PYZ-1750/215	1750	215	180	10 ~30	155	175~320
	PYZ-2200/275	2200	275	230	10 ~30	280	200~580
Cabeça curta	PYD-600/40	600	40	35	3~13	30	12 ~23
	PYD-900/50	900	50	40	3~13	55	15 ~50
	PYD-1200/60	1200	60	50	3~15	110	18 ~105
	PYD-1750/100	1750	100	85	5~15	155	75~230
	PYD-2200/130	2200	130	100	5~15	280	125~350
