Alimentador vibratório ZSW

  • Alimentador vibratório ZSW

Alimentador vibratório ZSW

Introdução

Um dispositivo de alimentação por vibração mecânica com função de triagem grossa.

Capacidade

96 ~ 560t / h

Melhoria

1. A placa inferior do tanque de alimentação adota a forma de “placa cega + tela de tira”, que pode pré-filtrar o pequeno pedaço de material no material de alimentação e o vibrador de eixo excêntrico duplo.

Vantagens

O alimentador vibratório tem as vantagens de estrutura simples, instalação conveniente, vibração estável, operação confiável, vida útil longa, manutenção e revisão fáceis, controle automático fácil de realizar, etc. Adota um vibrador de eixo duplo, vibração linear e conclui o processo de triagem durante a alimentação. A taxa de utilização do equipamento é aprimorada, o custo é reduzido; o triturador grosso pode ser alimentado de forma contínua e uniforme e o material é peneirado grosseiramente ao mesmo tempo; o motor regulador de velocidade de frequência variável pode ser selecionado para ajustar a frequência, alterando a saída e facilitando o controle. A quantidade de alimentação não requer partida frequente do motor.

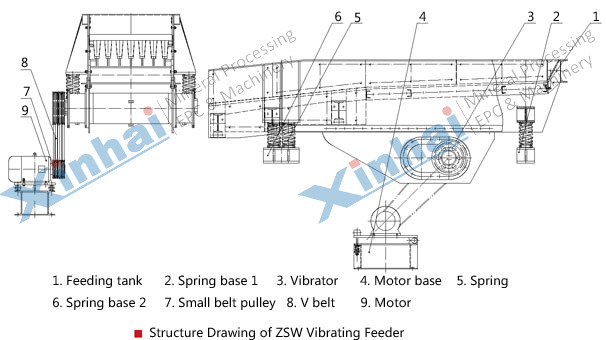

Estrutura do produto

O vibrador do alimentador vibratório é composto por dois eixos excêntricos em uma posição específica e engrenados por engrenagens.As duas engrenagens devem ser engrenadas pelas marcas durante a montagem, e os dois eixos excêntricos são girados pelo motor para gerar uma imensa carga sintética A força de excitação linear faz com que o corpo seja vibrado à força na mola de suporte, e o material é alimentado pela vibração, e o movimento de deslizamento e arremesso é realizado na calha, para que o material avance para atingir o objetivo de alimentação. Quando o material passa através da faixa de peneira no corpo do tanque, o material menor pode cair através do espaço da faixa de peneira, e o efeito de peneiramento pode ser alcançado sem passar pelo processo de trituração da próxima faixa.

Âmbito de aplicação

É usado principalmente para alimentação contínua e uniforme de transportadores, elevadores de caçambas, trituradores, moinhos de bolas, etc., para o sistema de controle automático para realizar a automação do processo de produção.

Parâmetros técnicos

Modelo Tamanho do sulco (mm) Tamanho máximo de alimentação (mm) Capacidade de alimentação (t/h) Velocidade excêntrica do eixo (r/min) Potência do motor (kw) Peso (kg)
ZSW380X95 3800X950 500 96~160 800 11 4082
ZSW420X110 4200X1100 500 110~180 800 15 4149
ZSW490X110 4900X1100 500 115~192 800 15 4263
ZSW590X110 5900X1100 630 350~500 800 22 6130
ZSW600X130 6000X1300 750 400~560 800 7800
