Célula de Flotação SF

  • Célula de Flotação SF

Célula de Flotação SF

Introdução

Uma máquina de flotação sf auto-aspirante e auto-aspirante.

Capacidade

0,24 ~ 12m3 / min

Melhoria

O impulsor da máquina de flotação sf possui lâminas inclináveis para trás em ambos os lados, o que pode realizar uma dupla circulação de lama no tanque; tanque inclinável para frente, pequeno ângulo morto e movimento rápido da espuma

Vantagens

O impulsor possui uma lâmina de giro duplo com inclinação para trás, que pode realizar dupla circulação de lama no tanque; o espaço entre o impulsor e a placa de cobertura é grande e a entrada de ar é grande; a velocidade circunferencial do impulsor é baixa, a vida útil da peça de desgaste é longa; o corpo da ranhura de inclinação para a frente possui um pequeno ângulo morto. A espuma se move rapidamente; a entrada de ar é grande, o consumo de energia é pequeno; as peças desgastadas têm uma longa vida útil; é benéfico para a flutuação de minerais de granulação grossa; agitação mecânica, auto-aeração, chorume autoescorvante; e pode ser combinado com a máquina de flotação JJF Selecione a unidade como o slot de sucção para cada trabalho.

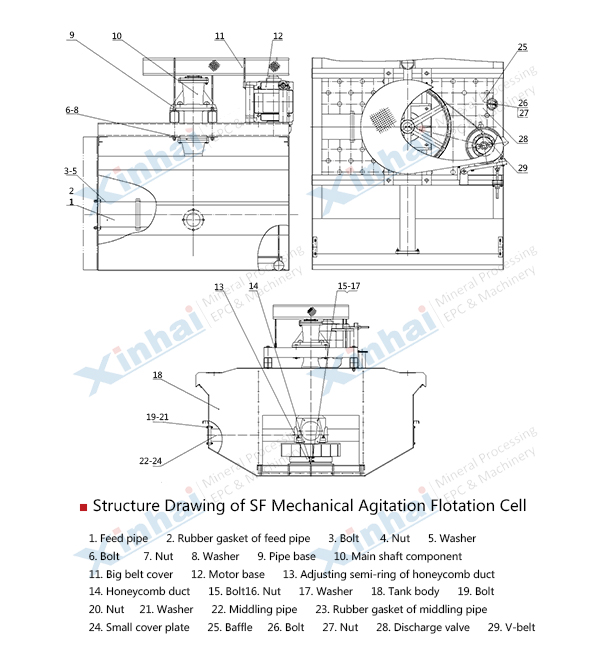

Estrutura do produto

O princípio de funcionamento da máquina de flotação SF. Quando o impulsor gira, a pasta nas câmaras superior e inferior do gerador gera força centrífuga sob a ação das pás superior e inferior e é torcida para a periferia, de modo que uma região de pressão negativa seja formada nas câmaras superior e inferior do impulsor. Ao mesmo tempo, a pasta na parte superior da placa de cobertura é sugada para dentro da cavidade superior do impulsor através do orifício de circulação na placa de cobertura para formar uma circulação de pasta. Quando a lâmina inferior puxa a pasta, a pasta inferior é reabastecida para o centro, formando assim uma menor circulação da pasta. O ar é aspirado para a câmara superior do impulsor através do tubo de sucção e do cilindro central e é misturado com a lama sugada para formar um grande número de bolhas finas, que são uniformemente dispersas no sulco através da placa de cobertura para formar bolhas mineralizadas. As bolhas mineralizadas flutuam até a camada de espuma e são raspadas pelo raspador para formar um produto de espuma. A estrutura da máquina de flotação sf é composta principalmente por corpo do tanque, principais componentes equipados com impulsor, motor, raspador e transmissão, cujo volume é superior a 10m3.

Âmbito de aplicação

a máquina de flotação sf pode ser amplamente utilizada na seleção de metais não ferrosos, metais ferrosos e minerais não metálicos, adequados para operações de seleção e varredura aproximada de instalações de flotação de grande e médio porte.

Parâmetros técnicos

Modelo Volume efetivo (m3) Capacidade de processamento (m3/min) Diâmetro do impulsor (mm) Número de rotação do impulsor (r/min) Potência do motor de mistura (kW) Potência do motor do raspador (kW) Peso do tanque único (kg)
SF-0.37 0.37 0.2~0.4 300 352~442 1.5 0.55 468
SF-0.7 0.7 0.3~1.0 350 336~384 3 1.1 629
SF-1.2 1.2 0.6~1.6 450 312 5.5 1.1 1373
SF-2 2 1.5 ~3 550 280 11 1.5 1879
SF-2.8 2.8 1.5~3.5 550 280 11 1.5 1902
SF-4 4 2.0 ~4 650 235 15 1.5 2582
SF-6 6 3~6 760 191 30 2.2 3540
SF-8 8 4.0 ~8 760 191 30 2.2 4129
SF-16 16 5.0 ~16 850 169~193 45 1.5 7415
SF-20 20 10 ~12 850 169~193 45 1.5 9828
