Tanque de Agitação de Lixiviação

  • Tanque de Agitação de Lixiviação

Tanque de Agitação de Lixiviação

Introdução

Um dispositivo de mistura para lixiviação de cianeto projetado com referência à tecnologia americana.

volume efetivo

6-395m³

Melhoria

Impulsor duplo, mistura uniforme, baixo consumo de energia, encapsulamento do impulsor, longa vida útil, suprimento de gás multiponto, inflação uniforme.

Vantagens

O movimento do fluxo de minério é estável, a lama é uniformemente misturada e o consumo de energia é baixo; o ar entra na calha através do eixo oco da transmissão e o ar é disperso uniformemente pela agitação da lâmina; a estrutura é compacta e a manutenção é conveniente; o eixo oco é ventilado na extremidade inferior e o ar entra na calha através dele. Dispersão uniforme, pequena bolha; usando dois novos impulsores, o agitador tem grande diâmetro, baixa velocidade de rotação, baixo consumo de energia de agitação, pode reduzir o desgaste do carbono; intensidade moderada da agitação, concentração uniforme da pasta e distribuição da finura no tanque, pode melhorar o cianeto A taxa de lixiviação e a taxa de adsorção de carbono; o impulsor do tanque de agitação de lixiviação é revestido com borracha resistente ao desgaste, a velocidade de rotação é baixa e a vida útil é longa.

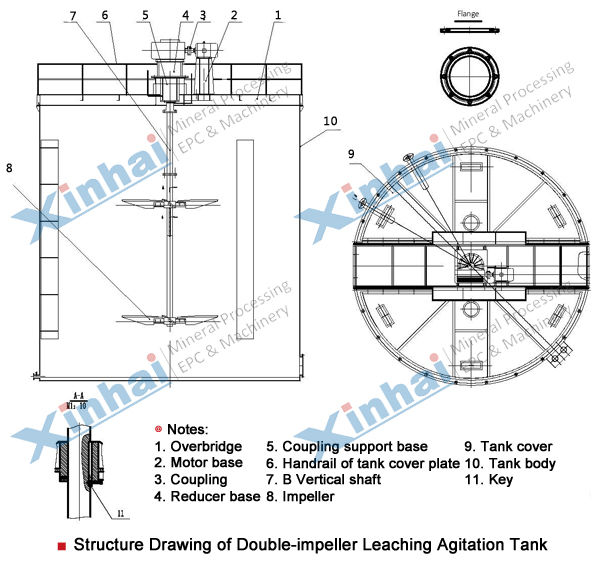

Estrutura do produto

A lama no tanque de agitação flui de cima para baixo no centro, sob o arrasto e agitação do impulsor duplo, e é difundida através da placa de amortecedor circundante. O ar é alimentado na extremidade inferior do eixo, misturado com a pasta e circulado para cima para formar uma mistura uniforme de suspensão.

Âmbito de aplicação

O tanque de agitação de lixiviação com impulsor duplo é adequado para lixiviação de ouro, adsorção e outras operações de mistura com gravidade específica pequena, baixa viscosidade, taxa de sedimentação lenta, tamanho de partícula de minério de -200 mesh e mais de 90% e concentração de polpa inferior a 45%.

Parâmetros técnicos

Modelo Tamanho do tanque (diâmetro * altura) (mm) Volume efetivo (m3) Velocidade do impulsor (r / min) Diâmetro do impulsor (mm) Modelo do motor Potência do motor (kW) Modelo redutor Peso do tanque (kg) Peso total (kg)
SJ2.0X2.5 2000X2500 7.07 52 909 Y100L1-4 2.2 XLD2.2-4-29 1609 2144
SJ2.5X2.5 2500X2500 10.8 43 935 Y112M-4 4 XLD4-5-35 2159 2729
SJ2.5X3.15 2500X3150 13.92 52 935 Y100L1-4 2.2 XLD2.2-4-29 2398 3095
SJ3.0X3.0 3000 X3000 19 43 1130 Y112M-4 4 XLD4-5-35 3480 4583
SJ3X3.15 3000X3150 20 3480 4160.6
SJ3X3.5 3000X3500 22.97 3211 4334.6
SJ3.15X3.55 3150X3550 25.73 1260 3433.5 4322.8
SJ3.5X3.5 3500X3500 31.3 52 1310 Y132S-4 5.5 XLD5.5-5-29 3480 5025
SJ3.5X4 3500X4000 35.6 4230 5429
SJ3.55X4.0 3550X4000 36.8 43 Y112M-4 4 XLD4-5-35 4260 5025
SJ3.7X4.2 3700X4200 42 42 XLD4-5-43 5266 6153
SJ4.0X4.5 4000 X4500 52.78 35 1750 Y132M-4 7.5 XLD7.5-7-43 6397 7569
SJ4.0X6 4000 X6000 71 33 1750 Y160M-4 11 GRF137-Y11-
4P-44.65-M4
7681 9200
SJ4.5X5.0 4500 X5000 74.75 35 1750 Y132M-4 7.5 XLD7.5-7-43 8614 10864
SJ5.0X5.6 5000X5600 104.5 31 2046 Y160M-4 11 XLD11-8-47 8740 14291
SJ5.5X6.0 5500 X6000 135.42 2100 12467 18745
SJ6.5X7.0 6500 X7000 215 21 2400 Y180L-4 22 GRF147-Y22-
4P-70.87
17890 25978
SJ7.0X7.5 7000 X7500 269 2400 Y200L2-6 22 XLD22-10-47 20505 29030
SJ7.5X8.0 7500 X8000 331 23 2900 Y200L2-6 22 BLD7-43-22L 22552 32796
SJ8.0X8.5 8000X8500 402 18.5 3200 Y250M-8 30 TPS315-3F 30559.5 42467.3
SJ8.5X9.0 8500X9000 480 18.5 3300 Y250M-8 30 TPS315-3F 34130 46623
