Tambor Magnético

Introdução

Um equipamento de separação magnética seca para pré-seleção de minerais ferromagnéticos de grão grosso.

Capacidade

100t / h-350t/h

Melhoria

Projeto de ângulo de envoltório magnético grande, ângulo de envoltório magnético <180 °, aumentando o comprimento da fita de separação e o número de inversão magnética, obtendo uma separação eficaz de minerais magnéticos e minerais magnéticos não (fracos).

Conversa
Mensagem
Email

Vantagens

O sistema magnético do tambor magnético forte de Xinhai adota um produto com alta energia magnética e um ímã NdFeB de alta coercividade, que possui alta força de campo magnético e grande profundidade de ação;
A força do campo magnético tem uma taxa de desmagnetização inferior a 5% por 8 anos;
O sistema magnético é conectado ao aço inoxidável não magnético para garantir que o ímã não caia;
O cilindro de rolo magnético forte adota aço inoxidável não magnético e é coberto com borracha resistente ao desgaste, e a vida útil do cilindro é significativamente melhorada;
O rolo de ímã permanente pode ser usado como um rolo mestre e um rolo acionado.

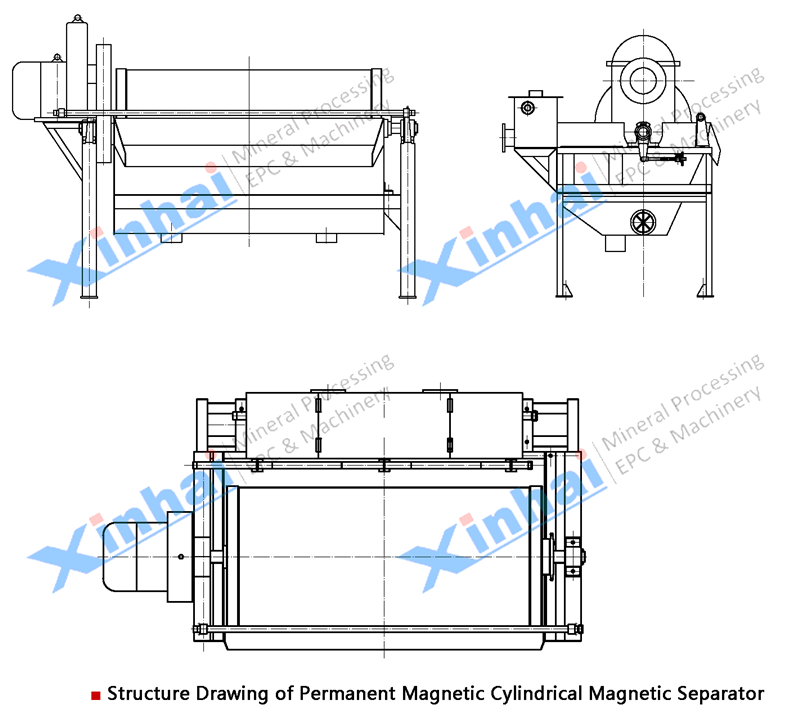

Estrutura do produto

Tambor Magnético

Clique na foto para ampliar

Princípio do tambor magnético: geralmente usado como rolo de transmissão da correia de transporte, quando o material passa através do rolo magnético na correia transportadora, ele é classificado. Quando o material magnético se move para a parte superior do rolo, ele é atraído e, quando vai para o fundo, cai automaticamente, não magnético. O material cai diretamente ao longo da trajetória da parábola horizontal, e o material magnético e o material não magnético entrarão em diferentes tremonhas, respectivamente.

Âmbito de aplicação

É usado para pré-seleção a seco de magnetita antes da moagem e é selecionado para ter um tamanho de partícula de 300 mm ou menos. Geralmente é possível jogar a cauda em uma quantidade apropriada para aumentar o grau da moagem no grau geológico.

Parâmetros técnicos

Технические параметры-Магнитный барабанный сепаратор на постоянных магнитах для пред-
варительной сепарации серии CTBY:

Modelo de especificação	CTBY1018	CTBY1024	CTBY1030	CTBY1218	CTBY1224	CTBY1230
Diâmetro do cilindro (mm)	1000	1000	1000	1200	1200	1200
Comprimento do cilindro (mm)	1800	2400	3000	1800	2400	3000
Intensidade do campo do barril (mT)	350~550	350~550	350~550	350~550	350~550	350~550
скорость вращения барабана(об/мин)	23	23	23	20	20	20
Capacidade de processamento (t / h)	42~65	53~86	82~124	58~97	71~120	103~158
Tamanho de partícula de alimentação (mm)	0~10	0~10	0~10	0~10	0~10	0~10
концентрация пульпы(%)	20~50	20~50	20~50	20~50	20~50	20 ~50
Peso total (t)	5.2	6.4	7.1	6.7	7.2	8.9
