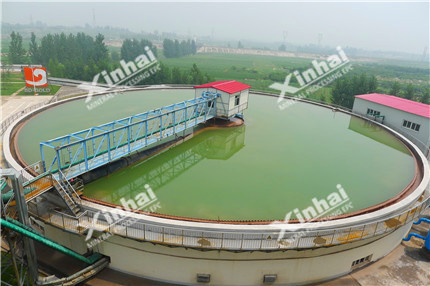

Concentrador com transmissão periférica

  • Concentrador com transmissão periférica

Concentrador com transmissão periférica

Introdução

O concentrador de transmissão periférica é dividido em dois tipos: acionamento por rolo periférico e acionamento por rack periférico.

Capacidade

88 ~ 3400t / d

Melhoria

É adotado o suporte de giro de coluna cruzada de uma linha ou o suporte de giro esférico de contato de quatro pontos de uma linha.O dispositivo coletor de corrente é bem isolado e as peças rotativas expostas têm uma cobertura protetora leve.

Vantagens

O dispositivo de concentração adota um projeto de ponte exclusivo com boa rigidez e forte capacidade de sobrecarga;
Tipo tradicional, alto fator de segurança e alta estabilidade;
Acionamento periférico, baixo consumo de energia, operação estável e confiável;
Operação simples, fácil manutenção e controle remoto.

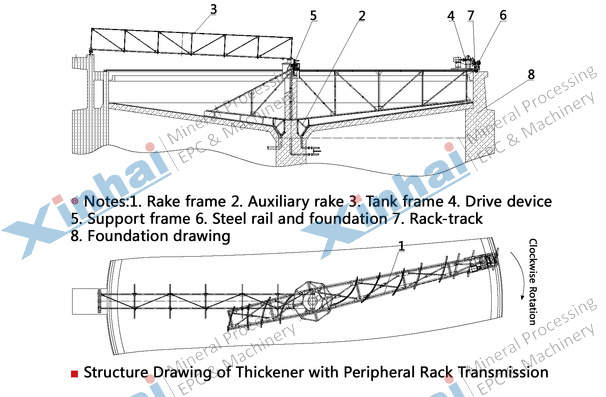

Estrutura do produto

Concentrador de transmissão periférica é composto principalmente de uma treliça, uma calha, um suporte central, um dispositivo de coleta de corrente, um dispositivo de transmissão, etc., e seu dispositivo de transmissão transmite o movimento e a potência do motor elétrico para a treliça pendurada no alvo, para que a treliça rodeie a piscina. O centro gira uniformemente, e o produto concentrado é direcionado para a porta de descarga no centro do fundo da piscina, em que a lama na piscina é estabelecida por gravidade, e o lodo depositado no fundo do tanque de concentração é raspado continuamente pelo raspador de ancinho no centro do fundo da piscina. A porta de descarga está descarregada. A parte superior é a água de transbordamento, que transborda da periferia da piscina para concluir a separação sólido-líquido.

Âmbito de aplicação

É usado principalmente para seleção úmida e tratamento de desidratação no processo de beneficiamento, como o primeiro estágio da desidratação concentrada. Geralmente é colocado entre o equipamento de seleção e filtragem e às vezes é usado para desidratação antes da seleção e também para desidratação na indústria química.

Parâmetros técnicos

Modelo Diâmetro do tanque de condensação (mm) Centro de profundidade -tanque de espessamento (mm) Производи-тельность (т/сут) Площадь осаждения (м²) Модель электро-двигателя Мощность электро-двигателя (кВт) Вес (кг)
NG-15 15000 3612 88~390 177 Y132(M2)-6 5.5 11702
NG-18 18000 3500 127~560 255 Y132(M2)-6 5.5 9718
NG-24 24000 3400 226~1000 452 Y160M-6 7.5 24000
NG-30 30000 3940 353~1570 707 Y160M-6 7.5 31000
NG-45 45000 5060 790~2400 1590 Y160L-6 11 50640
NG-53 53000 5070 1000~3400 2202 Y160L-6 11 60910
