Triturador de Cone Hidráulica

  • Triturador de Cone Hidráulica

Triturador de Cone Hidráulica

Introdução

Um triturador que usa sistema hidráulico para ajustar a boca de descarga

Capacidade

5~750t/h

Melhoria

Nos dois pontos do eixo principal existem suportes. Possui dupla segurança de pressão hidráulica e lubrificante

Vantagens

O britador cônico hidráulico de fundo monocilíndrico série PYY é um triturador de cone com tecnologia avançada internacional, além de ter alta confiabilidade, mas também alta eficiência de britagem e boa forma de grãos.
Com uma variedade de câmaras de britagem para escolher, selecionando o tipo de cavidade de britagem e excentricidade apropriados, ele pode atender aos requisitos de produção do cliente em grande parte, alcançando alto rendimento;
O ajuste hidráulico da porta de descarga pode ajustar a porta de descarga de maneira oportuna e conveniente, para que o britador possa trabalhar sob a condição de alimentação completa, reduzir o consumo de peças desgastadas e reduzir o custo operacional;
Graças à avançada tecnologia hidráulica, a proteção contra sobrecarga pode ser efetivamente realizada, a estrutura do triturador é simplificada e o peso reduzido. Todos os reparos e inspeções podem ser feitos a partir da parte superior do triturador, facilitando a manutenção;
Controle de segurança duplo do sistema hidráulico e de lubrificação, que protege o triturador de cone hidráulico durante sobrecarga e possui boa lubrificação do rolamento;
Preço razoável e baixo custo operacional.

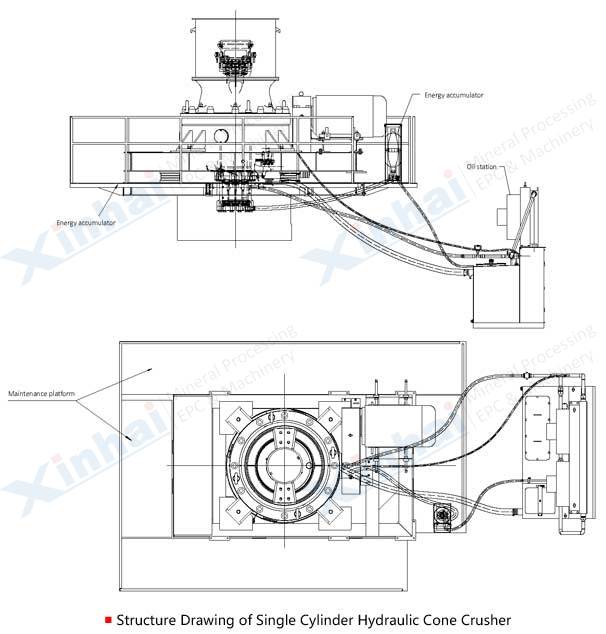

Estrutura do produto

O motor do triturador de cone hidráulico de um cilindro aciona a luva excêntrica para girar através da correia em V, do eixo de transmissão e da engrenagem de transmissão e o cone móvel executa o movimento de rotação sob a ação da luva excêntrica, de modo que o cone móvel e o cone fixo às vezes se desviam um do outro, pressionando continuamente o material. É esmagado por pressão ou impacto, e o material quebrado é descarregado da porta de descarga inferior.
As diferenças de Triturador de Cone Hidráulica e Triturador de cone de pedra da mola não está na teoria de trabalho. A estratura de máquina tem diferenças. Triturador de cone de pedra da mola,o ajuste de tamanho da abertura de descarga é realizado principalmente ajustando a mola, e o tamanho da abertura de descarga é realizado principalmente acionando o pistão do cilindro hidráulico. Se o tamanho da abertura de descarga for ajustado, apenas a quantidade de óleo do cilindro hidráulico precisará ser controlada, Retorne a quantidade de óleo.

Âmbito de aplicação

A quebra de cone pode ser amplamente utilizada nas indústrias de mineração e agregados de cascalho, adequadas para triturar vários materiais com dureza média ou acima. Vários minérios e rochas, como minério de ferro, metais não ferrosos, granito, calcário, quartzito, arenito e seixos de rios.

Parâmetros técnicos

Modelo Tipo de Cavity Tamanho Máximo da Alimentação (mm) Tamanho de alimentação(mm) Tamanho de alimentação de saída (mm) Максимальные размеры разгрузочного материала (мм) Potência (kW) Peso (Kg)
Stroke Stroke Stroke Stroke Stroke

Stroke

PYY100       16 22   16 22   90 6
A 150 120 12 15   39 37
B 130 105 10 11   33 31
C 100 85 7 9   33 30
D 40 32 5 6   31 29
PYY200   18 25   18 25   160 10.6
A 220 180 18 22   35 30
B 150 120 15 19   35 30
C 80 60 9 12   35 30
D 40 32 6 8   35 30
PYY300       25 32   25 32   250 18.5
A 230 190 20 25   45 40
B 150 125 17 20   45 40
C 80 60 10 13   40 35
D 40 32 6 8   40 35
PYY500       25 32 40 25 32 40 315 22.5
A 230 180 22 26 30 50 45 40
B 150 125 19 22 26 48 43 38
C 100 80 12 14 16 40 35 30
D 50 40 8 10 12 30 25 20
