Hidrociclone

  • Hidrociclone

Hidrociclone

Introdução

Um tipo de direção involuta que se alimenta com o nível avançado do mundo.

Capacidade

capacidade de processamento ≤ 542m3 / h

Melhoria

O hidrociclone Xinhai adota o método de alimentação involuto.Esta porta de alimentação involuta é benéfica para aumentar a força centrífuga do material, melhorar o efeito de classificação e reduzir significativamente o desgaste da caixa de alimentação.

Vantagens

A porta de alimentação do hidrociclone alimenta o material em uma direção involuta, o que aumenta a força centrífuga do material, melhora o efeito de classificação e reduz bastante o desgaste da caixa de alimentação;
O modo involuto pode reduzir a turbulência causada por divergência repentina quando o material entra no ciclone e a lama corre suavemente dentro do ciclone, melhorando assim o desempenho de separação do ciclone e reduzindo o desgaste por impacto da caixa de minério.
O comprimento da seção do cone cilíndrico do hidrociclone e a profundidade de inserção do tubo de descarga é razoável e a eficiência da classificação é mais alta;
O revestimento interno é feito de borracha resistente ao desgaste e a vida útil pode ser estendida por 2-4 vezes;
O design da estrutura é razoável, o índice de classificação é alto e a flutuação do índice é pequena.

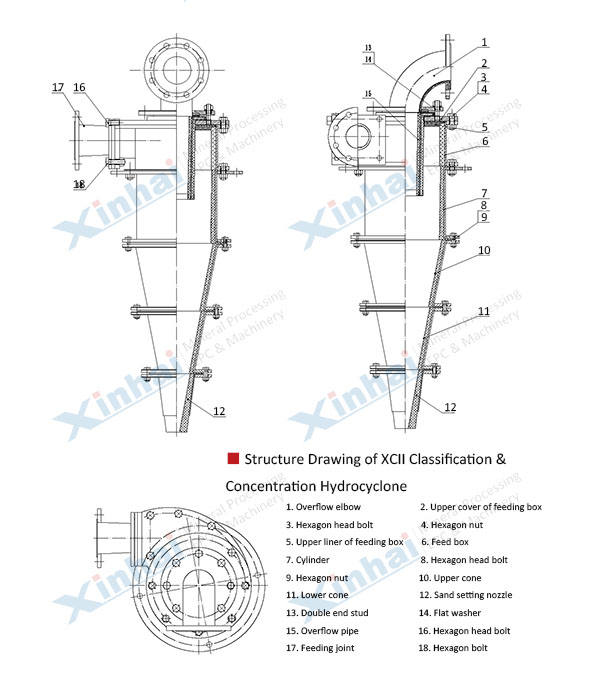

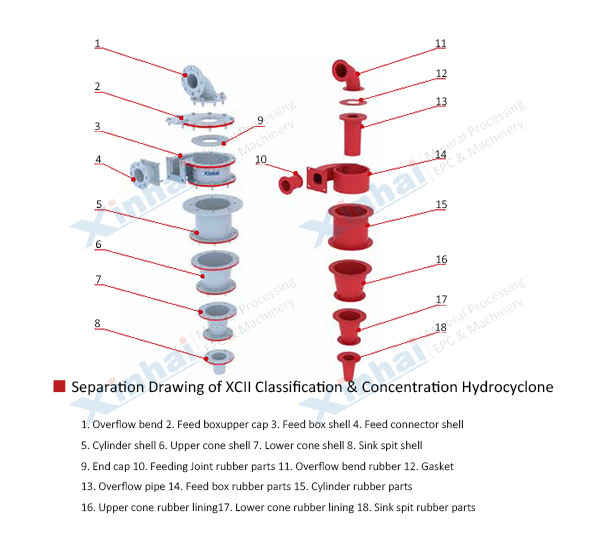

Estrutura do produto

O princípio de funcionamento do hidrociclone Xinhai é principalmente a sedimentação centrífuga.Quando a mistura bifásica (ou trifásica) a ser separada entra no ciclone a partir da porta de alimentação do ciclone com uma certa pressão, é produzida uma turbulência de cisalhamento rotacional elíptica tridimensional intensa.Devido à densidade diferente das partículas, elas são submetidas a diferentes forças centrífugas, flutuabilidade centrípeta, arraste de fluido, etc. Devido à sedimentação centrífuga, a maioria das partículas grossas (ou fase pesada) é descarregada pela abertura inferior do ciclone e a maioria das partículas finas ( Ou fase leve) é descarregada pelo tubo de descarga para atingir o objetivo de separação e classificação.
O hidrociclone Xinhai possui um design de estrutura exclusivo e adota uma estrutura composta de colunas de vários estágios.A altura da coluna pode ser aumentada ou diminuída de acordo com as necessidades.Se a altura for aumentada, a finura do transbordamento é aumentada para cerca de 10μm; e cada diâmetro é único. A combinação de comprimento do cano e ângulo do cone pode atingir a velocidade tangencial máxima sob o comprimento total mínimo do ciclone, aumentando assim a força centrífuga do material e melhorando a eficiência da classificação.

Âmbito de aplicação

O modo de trabalho do ciclone Xinhaili inclui: classificação, concentração, desidratação, delimitação, remoção de areia, lavagem, super-segmentação e assim por diante.

Parâmetros técnicos

Modelo Especificação
.
Capacidade de processamento (m 3 / h) Granularidade de classificação (μm) Diâmetro de transbordamento (mm) Diâmetro da boca de esgoto (mm) Pressão de entrada (MPa)
XC II F 150 150 10 ~23 25 ~74 30 ~50 8~22 0.06~0.15
XC II F 200 200 17 ~38 28 ~80 40 ~65 16 ~32
XC II F 250 250 24 ~53 30 ~82 65~100 16 ~40
XC II F 300 300 40~100 36 ~90 65~120 20 ~40
XC II F 350 350 56~118 40~100 80~120 30 ~70
XC II F 375 375 74~157 42~105 90~135 30 ~70
XC II F 450 450 90~192 44~110 100~150 30 ~70
XC II F 500 500 128~300 50~115 130~220 35~100
XC II F 550 550 155~368 52~120 140~240 35~100
XC II F 600 600 200~468 57~125 160~260 65~110
XC II F 660 660 237~524 60~130 180~280 80~150
Modelo Especificação Capacidade de processamento (m 3 / h) Granularidade de classificação (μm) Diâmetro de transbordamento (mm) Diâmetro da boca de esgoto (mm) Pressão de entrada (MPa)
XCII N 150 150 11~17 25~74 38、45 8~22 0.08~0.15
XCII N 200 200 19~31 28~80 50、62 16~32
XCII N 250 250 30~47 30~82 62、75 16~40
XCII N 300 300 43~69 36~90 75、93 20~40
XCII N 350 350 54~85 40~100 86、105 30~70
XCII N 400 400 76~120 42~105 100、119 30~70
XCII N 450 450 89~138 44~110 100、120 30~70
