Um equipamento de beneficiamento de minério de ouro que absorve e acumula ouro do carvão contendo ouro sob condições de alta temperatura e alta pressão.
≥3,5kg / t
O sistema de eletrólise de dessorção rápida de alta eficiência e baixo consumo consiste em uma coluna de dessorção e um tanque de eletrólise.
Sob alta temperatura (150 ° C), alta pressão (0,5 MPa), a taxa de dessorção é superior a 98%;
A temperatura da eletrólise de dessorção é a mesma, não é necessária troca de calor e o consumo de energia é de 1/4 a 1/2 do sistema convencional devido ao trabalho rápido;
O agente de combinação de dessorção não tóxica contém um ativador de carbono, que desempenha um papel na regeneração do carvão, e não requer regeneração pelo carvão, economizando assim o custo de regeneração do carbono;
Sem cianeto: não é necessário adicionar cianeto de sódio na solução de dessorção, baixo custo, sem poluição;
A lama de ouro tem um alto grau e não requer contra-eletrólise, o que é fácil de extrair;
Segurança: Possui três medidas de proteção de segurança, a saber, o sistema em si é inteligente, mecanismo automático de liberação de pressão limitadora de pressão e válvula de segurança.
O sistema de eletrólise de dessorção adiciona um ânion que é facilmente adsorvido pelo carvão ativado ao sistema de dessorção, substituindo Au (CN) 2- para obter a dessorção de ouro. O líquido nobre obtido pela dessorção do carvão contendo ouro é recuperado por ionização para obter ouro sólido.

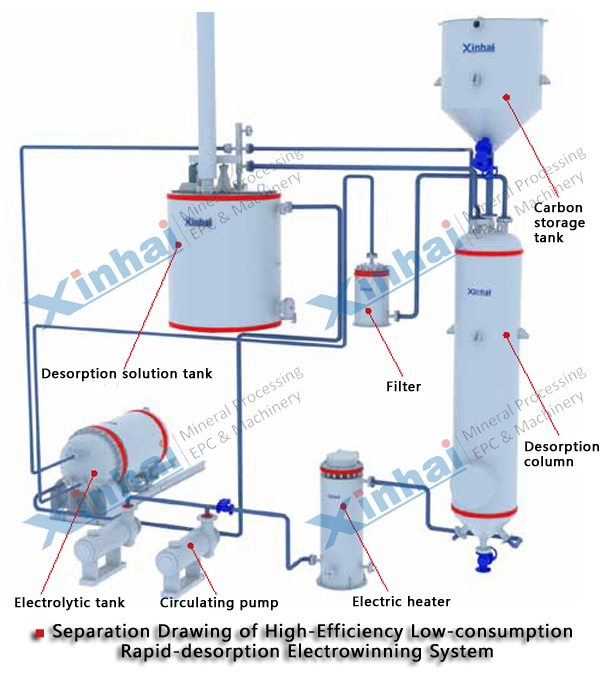

O dispositivo de eletrólise de dessorção rápida de alta eficiência e baixo consumo Xinhai é composto principalmente de duas partes: dessorção e eletrólise.O processo de dessorção e eletrólise é separado, para que o solvente seja realizado na torre de dessorção integrada e a eletrólise do líquido nobre seja concluída em uma célula eletrolítica separada. As quatro etapas de dessorção, aquecimento de líquido nobre, condensação de solvente e recuperação de solvente são definidas na coluna de dessorção integrada, e o líquido precioso obtido pela dessorção do carvão de ouro do vapor de solvente é introduzido na célula eletrolítica definida independentemente através da tubulação para eletrólise para obter ouro bruto. Após a purificação, o ouro acabado é obtido.
Usado na extração de ouro por cianetação para extrair ouro sólido do carvão carregado com ouro.
Modelo | Escala aplicável | Detalhes do equipamento do sistema | O medidor do sistema mostra bem | Parâmetro de operação | |
---|---|---|---|---|---|
Tamanho da mina (t/d) | Grau de minério bruto (g/t) | ||||
GJD-200 | < 150 | 2-8 | Coluna de dessorção S1 Filtro S2 Célula eletrolítica S3 Bomba de circulação S4 Aquecedor elétrico S5 Ejetor S6 Compressor de ar S7 Tanque de dessorção S8 Bomba de água limpa S9 Tanque de armazenamento de ácido S10 Bomba magnética S11 Tanque de armazenamento de carbono S12 Armário de controle S15 Armário retificador de silicone S16 Tanque de decapagem S17 промывки |
B1 мембранный манометр Manômetro remoto com diafragma de resistência B1 Regulador de pressão B1 Manômetro de diafragma B2 Caudalímetro vórtice B3 Totalizador de fluxo B3 Medidor térmico de temperatura B4 Sensor de temperatura B5 Regulador de temperatura B5 Manômetro de diafragma B6 Medidor de nível B7 Sensor de temperatura B9 Regulador de temperatura B9 |
Solução de dessorção: |
GJD-300 | 150-300 | ||||
GJD-450 | |||||
GJD-500 | 300-500 | ||||
GJD-600 | |||||
GJD-750 | |||||
GJD-1000 | 500-1000 | ||||
GJD-1200 | |||||
GJD-1500 | |||||
GJD-1800 | |||||
GJD-2000 | 1000-2000 | 2-20 | |||
GJD-2500 | |||||
GJD-3000 | |||||
GJD-3500 | 2000-3000 | ||||
GJD-4000 | |||||
GJD-5000 | |||||
Especial | > 3000 |
