Jig (Jigue)

Introdução

Um dispositivo de reeleição que usa a gravidade da luz para obter a separação de minerais leves e pesados.

Capacidade

1 ~ 25t/h

Melhoria

O Jigger adota uma válvula deslizante cônica, a taxa de falha é reduzida em 80%, o consumo de energia é pequeno, as necessidades de classificação de diferentes materiais podem ser realizadas e a capacidade de processamento é melhorada em mais de 35%.

Vantagens

O Xinhai Jigger usa o motor de ajuste eletromagnético para arrastar para que o curso possa ser ajustado continuamente;
O Jigger pode ser usado para selecionar materiais de grão fino e material grosso, e o limite superior do tamanho do minério é de 6-8 mm;
Para cada planta de seleção de areia, o tamanho limite máximo de partículas do Xinhai Jigger pode atingir 12 mm;
Grande capacidade de processamento, seleção de granularidade e uma ampla variedade;
A área do solo pode ser reduzida em 1/3 em comparação com o Jigger convencional, e a capacidade de processamento por unidade de área é grande.

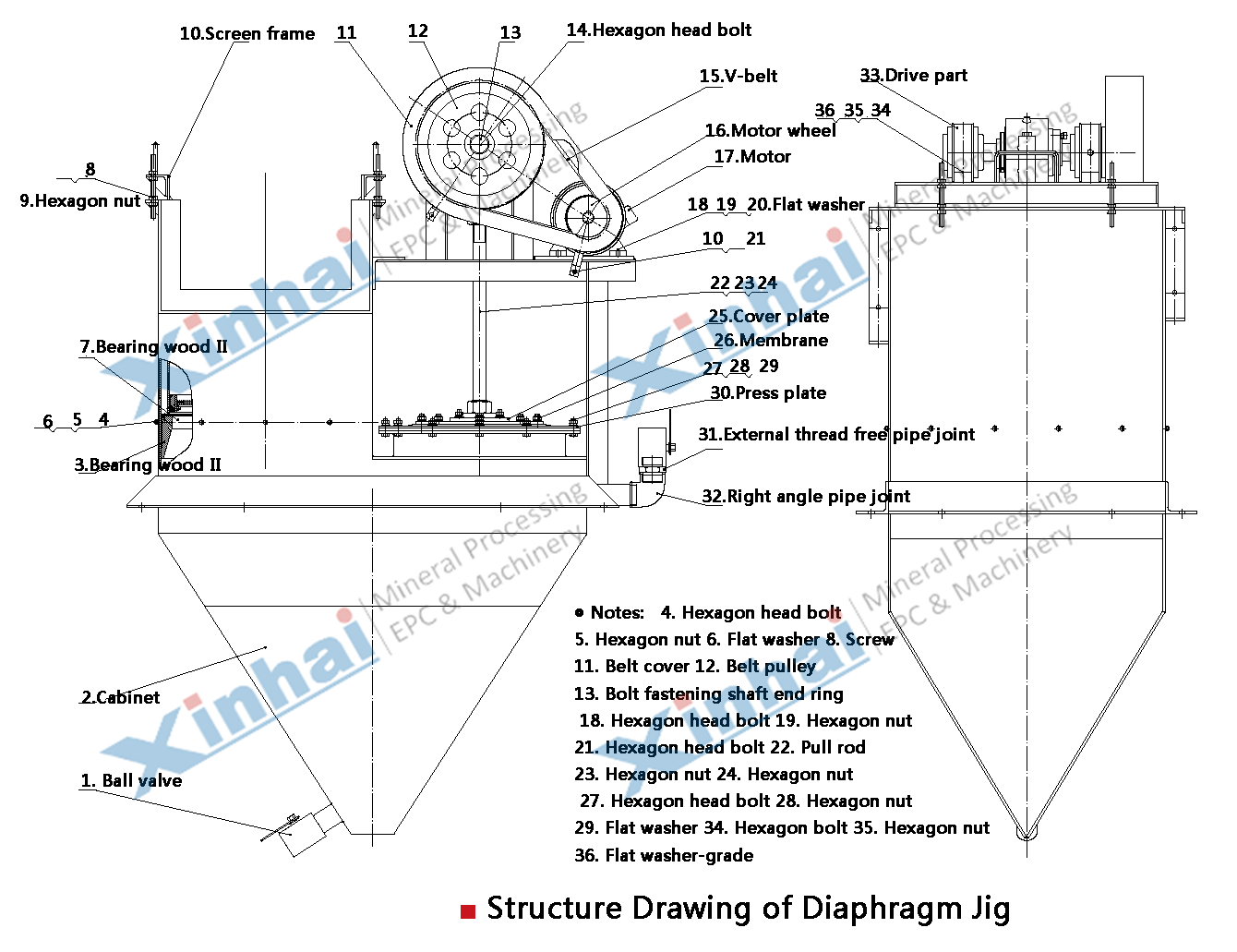

Estrutura do produto

O princípio de funcionamento do Xinhai Mineral Processing Jigger é um equipamento de reeleição de economia de energia desenvolvido e aprimorado com base no gabarito tradicional baseado na regra de estratificação do leito de jigging.A curva de pulsação do jigging é uma forma de onda em forma de dente de serra, que faz o fluxo de água subir rapidamente. O fluxo de água é reduzido; o tempo de subida é curto e o tempo de queda é longo, superando os defeitos de subida e descida do fluxo de água e o mesmo tempo de ação gerado pelo gabarito da curva de pulsação sinusoidal, que melhora a folga do leito e alivia o efeito da inalação e produz os minerais As partículas de minério pesado são totalmente assentadas, o que aumenta muito a taxa de enriquecimento e a taxa de recuperação do equipamento.
O Jigger tradicional é impulsionado principalmente pela excentricidade circunferencial. A curva de pulsação do gabarito é principalmente a forma de onda sinusoidal. A velocidade do fluxo de água subindo e descendo e o tempo de ação são basicamente os mesmos devido ao movimento do diafragma. Portanto, não é propício ao afrouxamento do leito de jigging e à gravidade específica do minério. Camada, que afeta a taxa de classificação e a taxa de recuperação da máquina repuxa.

Âmbito de aplicação

É usado para selecionar minerais como ouro, estanho, tungstênio, titânio, ferro, carvão, etc., especialmente no campo de minério de manganês.

Parâmetros técnicos

Modelo de Parâmetro do Projeto Sala de agitação Diafragma Tamanho de partícula de alimentação (mm) Peneira de abastecimento de água (m3 / t) Pressão da água de reposição (MPa) Capacidade de processamento (t/h) Potência do motor (kW) Dimensões (mm) Peso (kg)
Forma Área (m2) Curso (mm) Tempos do rush
JT-0.57 Trapézio 0.57 8.5 ~12 10 ~17 12 ~21 80~180 <6 1~2 ≥ 0.05 1.5 ~3 1.5 1550X780X1530 610
JT1-1 Trapézio 1.04 <10 2~3 2.5 ~5 2.2 2270X1110X1890 900
JT2-2 Retângulo 2.28 <10 2~4 5~10 3 3225X1550X2050 1640
JT3-1 Trapézio 3 12 ~30 50~125 <10 3~6 ≥0.05 7.5 ~15 5.5 2745X2000X3030 3085
JT4-2 Retângulo 4 25 ~57 <25 4~8 8~20 7.5 4240X1990X2750 3098
JT4-2A Retângulo 4 25 ~57 <25 4~8 8~20 4X2 4240X1990X2750 3500
JT5-2 Trapézio 4.86 12 ~30 <10 3~6 12 ~25 7.5 3600X2000X2600 4500
