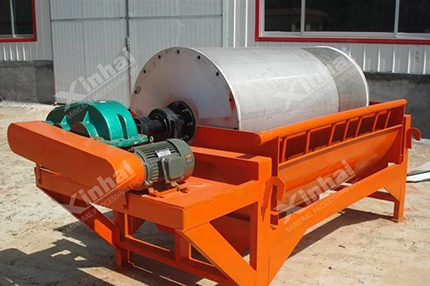

Um equipamento de separação magnética de ímã permanente úmido comumente usado para selecionar minerais magnéticos fortes.
24t / h-240t / h
O material magnético seleciona materiais de alto desempenho, alta coercividade, alta remanência e NdFeB, e a profundidade da ação é grande; a superfície do cilindro pode ser revestida com borracha resistente ao desgaste.
1. O sistema magnético adota o ímã NdFeB com produto de alta energia magnética e alta força coercitiva.A força do campo magnético é alta e a taxa de desmagnetização não é superior a 5% em 8 anos.
2. O sistema magnético de grande ângulo com transição gradual e suave da força do campo aumenta o comprimento da faixa de classificação e o número de inversão magnética para obter uma separação de alta eficiência de minerais magnéticos e minerais magnéticos não (fracos);
3. O sistema magnético é revestido com aço inoxidável não magnético. Certifique-se de que o ímã não caia;
4, de acordo com diferentes finalidades e condições de classificação, cada série de separadores magnéticos possui um design de sistema magnético e estrutura do tanque diferentes;
5, o cilindro é feito de aço inoxidável não magnético e envolvido com borracha resistente ao desgaste, cilindro A vida útil do rolo de ímã permanente é obviamente melhorada
6. O rolo de ímã permanente tem forte adaptabilidade à produção e pode suportar grandes flutuações no fornecimento de minério, flutuação do tamanho do minério e concentração da pasta;
7. Alto grau e alta taxa de recuperação podem ser obtidos ao mesmo tempo. Índice de beneficiamento superior;
8, cada série de separadores magnéticos pode ser usada em conjunto, ou um deles pode ser usado sozinho, todos os quais podem obter um excelente índice de beneficiamento;
9. A estrutura do tanque é do tipo de fluxo semi-reverso e também pode ser baseada nas condições de classificação e nos usuários. É necessário que seja transformado em um tanque a jusante.
O separador magnético pode ser dividido em três tipos: tipo de fluxo direto, tipo de fluxo reverso e tipo de fluxo semi-reverso, de acordo com a estrutura do fundo do tanque. Separador magnético a jusante: a direção da alimentação da pasta é a mesma que a do cilindro, o concentrado é descarregado do outro lado e os rejeitos são descarregados diretamente na parte inferior.É geralmente aplicado a primeira concentração e concentração de minerais magnéticos fortes de 6 a 0mm, baixa taxa de recuperação , e o teor é alto, mas não adequado para manusear materiais de grão fino. Separador magnético em contracorrente: a direção da alimentação da pasta é oposta à do cilindro, o concentrado é descarregado no lado do minério e os rejeitos são descarregados do outro lado. Geralmente usado em minério magnético forte de 0,6-0 mm, grosso, varrendo, alta taxa de recuperação (porque o ponto de descarga de rejeitos está longe do ponto de alimentação, a seleção é suficiente), mas o teor é baixo. Rolo de ímã permanente de fluxo semi-reverso: a direção da alimentação da pasta é a mesma que a do cilindro, e o oposto é a metade Em comparação com o tipo a jusante, a pasta gira um círculo no tanque. Como a polpa é liberada, ela pode impedir inclusões, e a direção do movimento da lama é consistente com a direção da força magnética, que é propícia à reciclagem. Devido à taxa de recuperação grossa, fina e abrangente e ao alto teor de minério magnético forte de 0,5-0 mm, a superfície da lama é estável. Portanto, a seleção é estável. Portanto, é amplamente utilizado.
O separador magnético permanente de cilindro magnético pode ser usado para pré-seleção, seleção aproximada, seleção etc., e a faixa de tamanho de partícula é de 2 a 10 mm.
Modelo de especificação | Diâmetro do cilindro (mm) | Diâmetro do cilindro (mm) | Comprimento do cilindro (mm) | Intensidade do campo do barril (mT) | Capacidade de processamento de minério seco (t/h) | Finura da alimentação (mm) (t/h) | Peso total (t) |
---|---|---|---|---|---|---|---|
CTGG-0812 | 800 | 1200 | 1000 | 300~500 | ≤100 | ≤200 | 2.1 |
CTGG-0814 | 800 | 1400 | 1200 | 300~500 | ≤120 | ≤200 | 2.6 |
CTGG-0816 | 800 | 1600 | 1400 | 300~500 | ≤150 | ≤200 | 3.2 |
CTGG-0818 | 800 | 1800 | 1600 | 300~500 | ≤180 | ≤200 | 3.9 |
CTGG-1018 | 1000 | 1800 | 1600 | 300~500 | ≤270 | ≤250 | 4.4 |
CTGG-1218 | 1200 | 1800 | 1600 | 300~500 | ≤350 | ≤300 | 5.0 |
