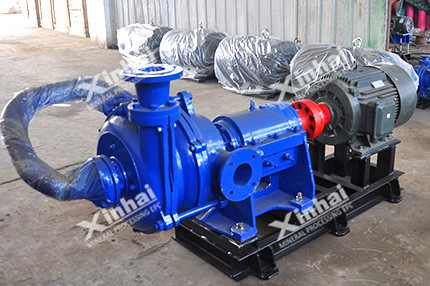

Bomba de chorume de estágios duplos de sérias XPAII

  • Bomba de chorume de estágios duplos de sérias XPAII

Bomba de chorume de estágios duplos de sérias XPAII

Introdução

Uma bomba de chorume bipolar resistente a desgaste com um elevador de 70m.

Capacidade

≤203m³/h

Melhoria

A bomba de Xinhai é um tipo de bomba de polpa horizontal, que adota principalmente o design da série de impulsores bipolares.O diâmetro do impulsor pode ser aumentado sem atingir a alta elevação.

Vantagens

O elevador pode atingir 70 metros, ultrapassando o limite da bomba de polpa de borracha não superior a 60 metros;
O impulsor e a bainha da bomba de polpa de alta elevação são feitos de borracha resistente ao desgaste Xinhai, o índice de resistência ao desgaste é de até 128% e a vida útil é 2-4 vezes maior que a da bomba de metal;
É uma bomba de polpa de borracha rara com três em um, resistente ao desgaste, anticorrosão e alta elevação na China;
A vedação da embalagem é simples e confiável e não causa vazamentos;
Se você precisar substituir a peça de fluxo, é fácil operar.

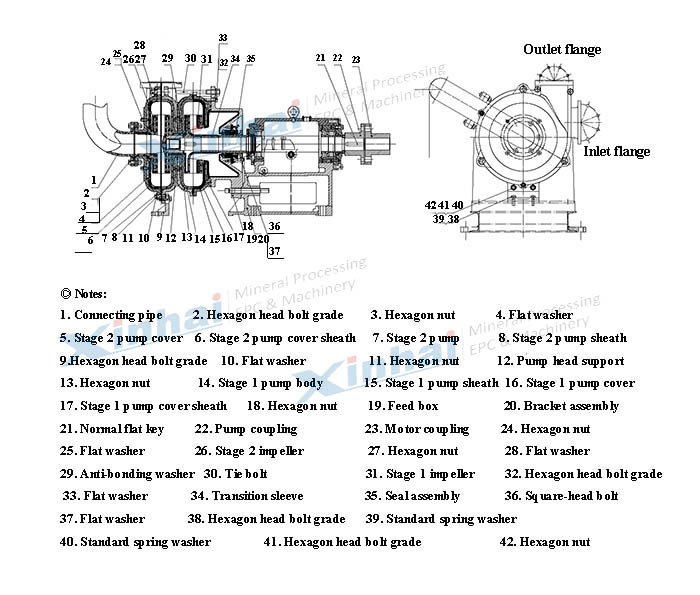

Estrutura do produto

O princípio de funcionamento da bomba é usar o motor para acionar o impulsor para girar. As pás do impulsor forçam o fluido a girar, ou seja, o impulsor trabalha no fluido ao longo de sua direção em movimento, forçando assim a energia potencial de pressão e a energia cinética do fluido a aumentar. Sob a ação da força inercial do fluido, a partir do centro Ele flui para a borda do impulsor e flui para fora do impulsor a uma velocidade muito alta, para a câmara de extrusão e depois pelo tubo de saída, chamado processo de pressão da água.
Ao mesmo tempo, como o fluxo de fluido no centro do impulsor forma uma zona de baixa pressão no centro do impulsor, quando ele tem vácuo suficiente, o fluido entra no impulsor através da câmara de sucção sob forte pressão da extremidade da sucção. Esse processo é chamado processo de absorção de água e contínuo no impulsor. Ao girar, o fluido é continuamente descarregado e aspirado para formar uma operação contínua.
A bomba pode ser usada como uma bomba de pressão de matéria-prima especial e uma bomba de rejeitos para a prensa de filtro, que rompe a limitação de que a bomba de borracha não pode ser usada para o projeto de elevação de mais de 60 metros, e o campo de aplicação é maior.
Além disso, o software de projeto auxiliado por computador da Pumptec desenvolvido pela empresa pode selecionar as melhores especificações, potência do motor, velocidade e tubulação de acordo com as características físicas da lama fornecida e da tubulação, acessórios, etc., para que a bomba possa ser selecionada. mais adequada para as necessidades de diferentes plantas.

Âmbito de aplicação

A pasta contendo partículas sólidas abrasivas é transportada em indústrias como mineração, energia elétrica, metalurgia, carvão e proteção ambiental. Como transporte de chorume para usinas de beneficiamento metalúrgico, remoção de cinzas de usinas termelétricas, chorume de carvão para usinas de lavagem de carvão e transporte médio pesado, dragagem de rios, dragagem de rios e assim por diante. Na indústria química, algumas polpas corrosivas contendo cristais também podem ser transportadas.

Parâmetros técnicos

Modelo de projeto Velocidade (r/min) Caudal (m3/h) Cabeça (m) Potência máxima do eixo (KW) Motor de referência (KW)
Modelo Poder
XPA(2)-50 1480 27.5 76.0 22.3 Y225S-4 37
XPA(2)-50 41.4 72.2
XPA(2)-50 55.2 66.1
XPA(2)-50 69.0 56.0
XPA(2)-50 80.0 43.5
XPA(2)-65 1480 40.0 76.0 32 Y225M-4 45
XPA(2)-65 60.0 72.2
XPA(2)-65 80.0 66.1
XPA(2)-65 100.0 56.0
XPA(2)-65 115.0 43.5
XPA(2)-75 1480 56.0 73.3 49 Y250M-4 55
XPA(2)-75 85.0 69.0
XPA(2)-75 113 62.5
XPA(2)-75 150 51.2
XPA(2)-75 169 44.0
XPA(2)-100 1480 70.0 73.5 62.5 Y280S-4 75
XPA(2)-100 105 71.6
XPA(2)-100 140 68.6
XPA(2)-100 186 61.9
XPA(2)-100 245 48.5
XPA(2)-100-Ⅰ 1480 79.7 80.0 78.2 Y280M-4 90
XPA(2)-100-Ⅰ 119 78.0
XPA(2)-100-Ⅰ 159 74.8
XPA(2)-100-Ⅰ 211 67.5
XPA(2)-100-Ⅰ 279 52.9
XPA(2)-100-Ⅱ 1480 58.0 91.8 64.7 Y280M-4 90
XPA(2)-100-Ⅱ 87.0 89.1
XPA(2)-100-Ⅱ 116 85.7
XPA(2)-100-Ⅱ 154 77.3
XPA(2)-100-Ⅱ 203 60.6
