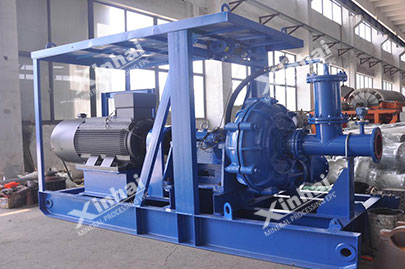

Estação de bombeamento móvel

  • Estação de bombeamento móvel

Estação de bombeamento móvel

Introdução

Este é um equipamento modular e automatizado para transporte de fluidos móveis.

Fluxo

≤2333m3/h

Melhoria

A estação de bombeamento móvel da Xinhai realizou quatro funções principais: drenagem automática de equipamentos, monitoramento automático do status de operação do equipamento, controle automático de partida e parada do equipamento e movimento flexível, conveniente e rápido.

Vantagens

A estrutura da estação de bombeamento móvel é simples, a operação e manutenção são convenientes, a área é pequena e o movimento é flexível;
A bomba de polpa (bomba de água) usada na estação de bombeamento é confiável e durável, adequada para bombear uma variedade de polpas compostas de diferentes tamanhos de partículas;
O motor da estação da bomba pode realizar a regulação da velocidade de conversão de frequência para garantir que a bomba funcione no ponto ideal de trabalho e também pode ser substituída por um motor de combustão interna como potência;
A unidade da bomba de vácuo do anel de água da estação da bomba pode iniciar e parar automaticamente de acordo com o sinal do medidor de nível de líquido. Isso garante que a bomba de chorume assegure que não haja ar na tubulação de entrada e na cavidade da bomba antes da sucção, para evitar a ocorrência de cavitação;
Os sensores de pressão são instalados na entrada e na saída da bomba para detectar alterações de pressão em tempo real;
O oleoduto de entrada de água adota elevação ou abaixamento elétrico rápido, nenhum equipamento de elevação adicional é necessário e a operação é mais conveniente;
A bomba de vácuo de anel de água pode realizar a reciclagem de fluido de trabalho, o que reduz bastante a demanda por fluido de trabalho e facilita as operações móveis externas;
A bomba de vácuo de anel de água adota o selo mecânico, que possui características de estrutura confiável, menos vazamentos, menos perda de potência por atrito e longa vida útil, e o rolamento é isento de manutenção e não precisa adicionar óleo lubrificante;
Os três canais de entrada, juntas de saída e juntas de redução de saída têm borracha resistente ao desgaste de Xinhai, o que aumenta muito a vida útil da tubulação;
A vedação da bomba adota a vedação combinada do impulsor auxiliar e a vedação da gaxeta, o que pode garantir que a vedação da gaxeta não precise fornecer uma fonte de água limpa adicional, o que reduz significativamente o consumo de água limpa e reduz a carga sobre os clientes;
A Xinhai pode fornecer aos clientes um conjunto completo de soluções para estações de bombeamento e fornecer aos clientes suporte técnico de alta qualidade.

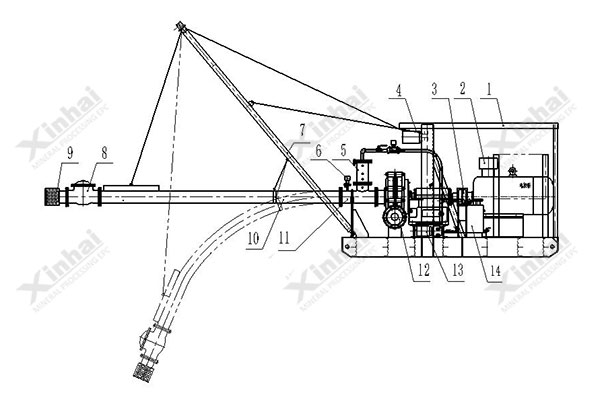

Estrutura do produto

O sistema de drenagem a vácuo é um sistema que usa uma bomba de vácuo para auxiliar na drenagem. O sistema de drenagem a vácuo é dividido em duas partes: uma é a bomba de abastecimento de água e a tubulação; a outra é a bomba de vácuo, o separador de água e gás e a tubulação auxiliar.

Âmbito de aplicação

O sistema de vácuo pode realizar as funções de sucção e manutenção de vácuo, resolver os procedimentos de trabalho de exaustão e drenagem antes da bomba de água iniciar e perceber que a bomba de abastecimento de água pode ser iniciada de maneira conveniente, a qualquer momento e rapidamente. A bomba de vácuo e o tubo auxiliar são compostos por bomba de vácuo, separador de água e gás, tubulação de fornecimento de água do separador de água e gás, gabinete de controle, tubulação de conexão e válvula do instrumento. Antes de a bomba de água de alimentação ser iniciada, o gás no tubo de entrada de água, bomba de água de alimentação e tubo de saída de água é puxado através da porta de exaustão da bomba de água, entra primeiro na bomba de vácuo e, em seguida, entra no separador de gás e água sob a ação da bomba de vácuo e, finalmente, descarregado na atmosfera. Depois que o desvio de água é concluído, a bomba de água de alimentação pode ser iniciada a qualquer momento. Durante a operação, quando o grau de vácuo é menor que o valor mínimo, a bomba de vácuo é iniciada e a bomba de vácuo para depois que o grau de vácuo do sistema é bombeado para o valor máximo.

Parâmetros técnicos

Modelo de estação de bombeamento móvel Fluxo (m³/h) Cabeça(m) Velocidade(rpm) Modelo de bomba de chorume Modelo de bomba de vácuo
YB-50 12-111 7.7-110.7 700-1480 50ZJ-I 2BVA2060
YB-80 43-242 8-109.8 700-1480 80ZJ-I 2BVA2070
YB-100 56-360 8.2-100.2 700-1480 100ZJ-I 2BVA2070
YB-150 95-550 8.7-100.2 700-1480 150ZJ-I 2BVA2070
YB-200 199-978 13-133.7 490-980 200ZJ-I 2BVA5110
YB-250 276-1573 13.1-133.7 490-980 250ZJ-I 2BVA5110
YB-300 395-2333 9.7-79.9 400-590 300ZJ-I 2BVA5110
