Uma peneira vibratória com movimento circular e desempenho avançado.
80~1700t/h
Conectado por rebite com ranhura para anel, avançado, sólido e durável Estrutura de pequena amplitude, alta frequência, grande ângulo com alta eficiência e grande capacidade.

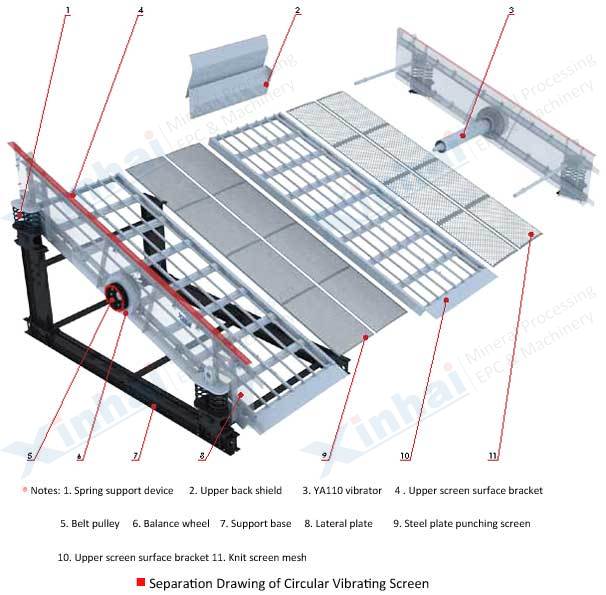

A peneira vibratória circular possui uma trajetória móvel quase redonda, por isso é chamada peneira vibratória circular, sendo uma peneira vibratória nova de várias camadas e alta eficiência;
Molas de baixo estresse são usadas para operação com baixo ruído;
Mancais de grande folga de óleo ultra pesados, baixa temperatura de operação e longa vida útil;
O rebite da armação em anel e a estrutura da armação da caixa da tela tipo placa têm alta resistência estrutural da armação da tela;
Pode ser fornecida uma tela de borracha resistente ao desgaste para fazer o material preso no orifício da peneira saltar e impedir que o orifício da peneira seja bloqueado;
A capacidade de processamento é grande, os componentes são versáteis e a manutenção é conveniente.

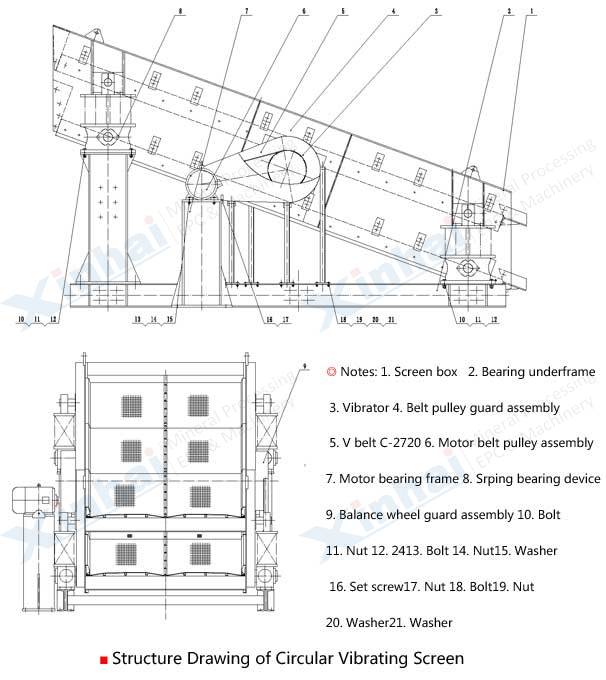

O princípio de funcionamento da tela de vibração circular é fazer com que o bloco excêntrico do excitador gere alta velocidade através da correia em V. Quando o bloco excêntrico em execução gera uma grande força centrífuga, a caixa da peneira vibratória produz uma certa ação de amplitude e o material na tela é inclinado. A ação de arremesso contínuo causada pela força de impacto transmitida pela caixa da tela na superfície da tela permite que as partículas sejam peneiradas menores do que os orifícios da peneira no processo de encontrar a superfície da tela vibratória circular para realizar a operação de peneiramento.
A peneira vibratória é adequada para a classificação de materiais de colheita nos campos de processamento mineral, materiais de construção, energia elétrica, indústria química, etc. Também pode ser usada para desidratação, delimitação, des intermediação, etc.
Modelo | Superfície da tela | Máx. Tamanho da entrada | Capacidade(t/h) | Motor | Peso (kg) | |||
Área(m²) |
Ângulo(°) | Tamanho da malha (mm) | Modelo | Potência (kW) | ||||
YA1236 | 4.3 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 4905 |
2YA1236 | 80~240 | Y160M-4 | 5311 | |||||
YA1530 | 4.5 | 80~240 | Y160M-4 | 4675 | ||||
YA1536 | 5.4 | 100~350 | Y160M-4 | 5137 | ||||
2YA1536 | 400 | 100~350 | Y160L-4 | 15 | 5624 | |||
YAH1536 | 30~150 | 160~650 | Y160M-4 | 11 | 5621 | |||
2YAH1536 | 30~150; 6~50 | 160~650 | Y160L-4 | 15 | 6045 | |||
YA1542 | 6.5 | 6~50 | 200 | 110~385 | Y160M-4 | 11 | 5515 | |
2YA1542 | 6~50 | 110~385 | Y160L-4 | 15 | 6098 | |||
YA1548 | 7.2 | 6~50 | 120~420 | Y160L-4 | 5918 | |||
2YA1548 | 6~50 | 120~420 | Y160L-4 | 6321 | ||||
YAH1548 | 7.2 | 30~150 | 400 | 200~780 | Y160L-4 | 6842 | ||
2YAH1548 | 7.2 | 30~150 ; 6~50 | 200~780 | Y160L-4 | 7404 | |||
YA1836 | 6.5 | 30~150 | 200 | 140~220 | Y160M-4 | 11 | 5205 | |
2YA1836 | 6.5 | 30~150 | 140~220 | Y160L-4 | 15 | 5946 | ||
YAH1836 | 6.5 | 30~150 | 400 | 220~910 | Y160M-4 | 11 | 5900 | |
2YAH1836 | 6.5 | 30~150; 6~50 | 220~910 | Y160L-4 | 15 | 6353 | ||
YA1842 | 7.6 | 6~150 | 200 | 140~490 | Y160L-4 | 15 | 5829 | |
2YA1842 | 7.6 | 6 ~150 | 140~490 | Y160L-4 | 15 | 6437 | ||
YAH1842 | 7.6 | 30~150 | 400 | 450~800 | Y160L-4 | 15 | 6352 | |
2YAH1842 | 7.6 | 30~150 ; 6~50 | 450~800 | Y160L-4 | 15 | 7037 | ||
YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | Y160L-4 | 15 | 6289 |
2YA1848 | 8.6 | 200 | 150~525 | Y160L-4 | 15 | 6624 | ||
YAH1848 | 8.6 | 30~150 | 400 | 250~1000 | Y160L-4 | 15 | 7122 | |
2YAH1848 | 8.6 | 30~150 ; 6~50 | 400 | 250~1000 | Y160L-4 | 15 | 7740 | |
YA2148 | 10 | 6~50 | 200 | 180~630 | Y180M-4 | 18.5 | 9033 | |
2YA2148 | 10 | 6~50 | 200 | 180~630 | Y180L-4 | 22 | 10532 | |
YAH2148 | 10 | 13~200 | 400 | 270~1200 | Y180M-4 | 18.5 | 10430 | |
2YAH2148 | 10 | 30~150 ; 6~50 | 400 | 270~1200 | Y180L-4 | 22 | 11190 | |
YA2160 | 12.6 | 6~80 | 200 | 230~800 | Y180M-4 | 18.5 | 9926 | |
2YA2160 | 12.6 | 6~50 | 200 | 230~800 | Y200L-4 | 22 | 11249 | |
YAH2160 | 12.6 | 30~150 | 400 | 350~1500 | Y200L-4 | 30 | 12490 | |
2YAH2160 | 12.6 | 30~150 ; 6~50 | 400 | 350~1500 | Y200L-4 | 30 | 13858 | |
YA2448 | 11.5 | 6~50 | 200 | 200~700 | Y180 M -4 | 18.5 | 9834 | |
YAH2448 | 11.5 | 6~50 | 400 | 310~1300 | Y200L-4 | 30 | 11830 | |
2YAH2448 | 11.5 | 30~150; 6~50 | 400 | 310~1300 | Y200L-4 | 30 | 13012 | |
YA2460 | 14.4 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 12240 | |
2YA2460 | 14.4 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 13583 | |
YAH2460 | 14.4 | 30~150 | 400 | 400~1700 | Y200L-4 | 30 | 13096 | |
2YAH2460 | 14.4 | 30~150 ; 6~50 | 400 | 400~1700 | Y200L-4 | 30 | 14455 |
