Alimentador de rampa

  • Alimentador de rampa

Alimentador de rampa

Introdução

Um dispositivo alimentador alternativo periódico para materiais grandes.

Capacidade

10 ~ 90t/h

Melhoria

De acordo com a solicitação do usuário, o motor pode ser alterado para um motor de regulação de velocidade para ajustar a quantidade de minério.

Vantagens

O alimentador de calha pode ser erguido no solo ou içado na porta de descarga da lixeira; o fluxo pode ser alterado e controlado a qualquer momento, e a operação pode ser convenientemente ajustada à quantidade de minério; o fundo da calha pode ser alternado e o curso pode ser executado adequadamente pela roda excêntrica do dispositivo de acionamento. Ajuste, a excentricidade é metade do curso; de acordo com a prática de alguns concentradores, a excentricidade não deve ser inferior a 30 mm para o minério viscoso; a largura da ranhura do alimentador de calha é de cerca de 2-2,5 vezes a granularidade máxima da alimentação.

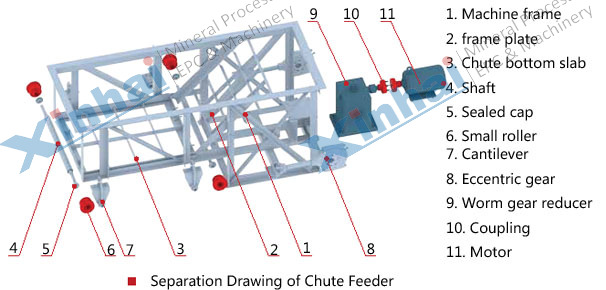

Estrutura do produto

O equipamento alimentador do tipo calha é geralmente instalado na parte inferior da porta de descarga do silo, o minério cai na placa de drenagem na parte inferior do corpo da calha, a placa de drenagem inferior é colocada no rolo e a placa de drenagem é conectada ao redutor de eixo duplo através do mecanismo excêntrico. Em seguida, é conectado ao motor através do acoplamento. Durante a operação, o motor é acionado pelo motor através do acoplamento, e o movimento linear alternativo é executado pelo disco excêntrico e pela placa de vazamento entre a parte inferior da estrutura e o rolo através do disco excêntrico, completando assim a alimentação uniforme.

Âmbito de aplicação

A máquina de mineração é adequada para transportar materiais a granel com um tamanho de alimentação de 160 mm ou menos em uma curta distância. Nos setores de mineração, seleção de plantas, produtos químicos, cimento, materiais de construção e outros departamentos, é amplamente utilizado para alimentação contínua uniforme da lixeira de armazenamento até a britagem, transporte e outras máquinas.

Parâmetros técnicos

Modelo Tamanho da saída largura × altura (mm) Tamanho máximo de alimentação (mm) Capacidade de alimentação (t / h) Modelo do motor Potência do motor (kw) Peso (kg)
CG300×300 300×300 50 10–20 Y90L-4 1.5 265
CG400×400 400×400 100 10–30 Y112M-6 2.2 535
CG600×500 600×500 200 10–50 Y112M-4 4 1045
CG700×500 700×500 250 10–60 1100
CG980×1240 980×800 350 36–90 Y160M-6 7.5 1710
