Alimentador de placas

Introdução

Um dispositivo alimentador para transporte a curta distância.

Capacidade

15~400m3/h

Melhoria

Pode ser dividido em três tipos: alimentador pesado de chapas, alimentador médio e alimentador leve, podendo ser equipado com um alimentador razoável de acordo com os requisitos do usuário.

Conversa
Mensagem
Email

Vantagens

Pode ser instalado horizontalmente ou inclinado, com uma inclinação máxima de 12 °. Para evitar que o material bata diretamente no alimentador, o silo não precisa ser descarregado; o tamanho máximo de alimentação pode chegar a 1000 mm.

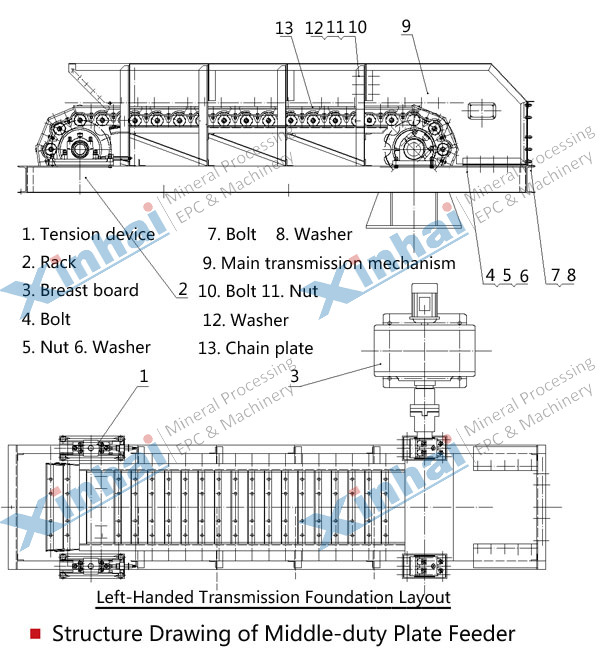

Estrutura do produto

Alimentador de placas

Clique na foto para ampliar

O trabalho do alimentador é principalmente passar a potência do motor através do redutor, para que a biela do mecanismo excêntrico retroceda e a lingueta empurre a catraca para acionar a roda dentada de acionamento para girar, empurrando a placa da corrente para mover-se intermitentemente para alcançar o objetivo de transportar material.
Alimentador de placas para serviços pesados: adequado para transportar materiais a granel com um tamanho de alimentação inferior a 1000 mm para distâncias curtas. Alimentador de placas de tamanho médio: adequado para transporte a curta distância de material a granel com tamanho de alimentação de 400 mm ou menos, transporte de densidade a granel menor que 2400 kg / m3, peso do bloco menor que 500 kg, temperatura abaixo de 400 ° C. Alimentador de placas leves: Adequado para transporte a curta distância de materiais a granel com tamanho de alimentação de 160 mm ou menos, transporte de densidade aparente menor que 1200 kg / m3, peso menor que 140 kg, temperatura abaixo de 350 ° C.

Âmbito de aplicação

Amplamente utilizado em usinas de concentração em larga escala de esmagamento e classificação de oficinas e cimento. Os materiais de construção e outros departamentos, como um silo para alimentação contínua e uniforme do britador primário, também podem ser usados para o transporte a curta distância de materiais com grande tamanho de partícula e gravidade específica.O transporte e outras máquinas podem ser alimentados uniformemente de forma contínua, horizontal ou inclinada. Seu ângulo máximo de inclinação para cima é de 20 °.

Parâmetros técnicos

Alimentador de placa

Modelo	Placa de corrente			Tamanho de partícula de alimentação (mm)	Capacidade de produção (m3/h)	Motor elétrico		Dimensões (comprimento × largura × altura) (mm)	Peso (kg)
Modelo	Largura	Distância do centro da roda dentada (mm)	Velocidade (m/s)	Tamanho de partícula de alimentação (mm)	Capacidade de produção (m3/h)	Modelo	Potência (KW)	Dimensões (comprimento × largura × altura) (mm)	Peso (kg)
GBZ120-4.5	1200	4500	0.05	≤500	100	Y160L-4	15	6983×5228×2080	31279
GBZ120-5	1200	5000	0.05	≤500	100	Y160L-4	15	7593×5228×2080	33427
GBZ120-5.6	1200	5600	0.05	≤500	100	Y160L-4	15	8183×5228×2080	34321
GBZ120-6	1200	6000	0.05	≤500	100	Y160L-4	15	8638×5228×2080	35900
GBZ120-8	1200	8000	0.05	≤500	100	Y180L-4	22	10533×5293×2080	41342
GBZ120-8.7	1200	8700	0.05	≤500	100	Y180L-4	22	11383×5293×2080	43164
GBZ120 10	1200	10000	0.05	≤500	100	Y180L-4	22	12583×5293×2080	46962
GBZ120-12	1200	12000	0.05	≤500	100	Y180L-4	22	14653×5293×2080	51844
GBZ120-15	1200	15000	0.05	≤500	100	Y200L-4	30	17658×5518×2080	62157
GBZ150-4	1500	4000	0.05	≤ 600	150	Y160L-4	15	6613×5528×2080	33197
GBZ150-6	1500	6000	0.05	≤ 600	150	Y180L-4	22	8638×5593×2080	39257
GBZ150-7	1500	7000	0.05	≤ 600	150	Y180L-4	22	9633×5593×2080	43352
GBZ150-8	1500	8000	0.05	≤ 600	150	Y180L-4	22	10533×5593×2080	45962
GBZ150-9	1500	9000	0.05	≤ 600	150	Y200L-4	30	11683×5668×2080	50522
GBZ150-12	1500	12000	0.05	≤ 600	150	Y225M-4	45	14653×5888×2080	59915
GBZ180-6	1800	6000	0.05	≤800	240	Y225M-4	45	8651×6463×2080	46840
GBZ180-8	1800	8000	0.05	≤800	240	Y225M-4	45	10533×6188×2080	51360
GBZ180-9.5	1800	9500	0.05	≤800	240	Y225M-4	45	12033×6183×2080	57397
GBZ180-10	1800	10000	0.05	≤800	240	Y225M-4	45	12593×6188×2080	59632
GBZ180-12	1800	12000	0.05	≤800	240	Y225M-4	45	14653×6363.5×2080	66029
GBZ240-4	2400	4000	0.05	≤1000	400	Y200L-4	30	6613×6718×2080	44780
GBZ240-5	2400	5000	0.05	≤1000	400	Y200L-4	30	7533×6718×2080	50737
GBZ240-5.6	2400	5600	0.05	≤1000	400	Y200L-4	30	8133×6718×2080	52447
GBZ240-10	2400	10000	0.05	≤1000	400	Y225M-4	45	12593×6718×2080	76373
GBZ240-12	2400	12000	0.05	≤1000	400	Y225M-4	45	14653×6718×2080	85331

Alimentador de placas médio

Modelo	Placa de corrente			Tamanho de partícula de alimentação (mm)	Capacidade de produção (m3/h)	Motor elétrico		Dimensões (comprimento × largura × altura) (mm)	Peso (kg)
Modelo	Largura	Distância do centro da roda dentada (mm)	Velocidade (m/s)	Tamanho de partícula de alimentação (mm)	Capacidade de produção (m3/h)	Modelo	Potência (KW)	Dimensões (comprimento × largura × altura) (mm)	Peso (kg)
GBH80-2.2	800	2200	0.01-0.053	≤300	15-91	Y123M-4	7.5	3840x2850x1185	3722
GBH80-3	800	3000	0.01-0.053	≤300	15-91	xWED106-385-4	4	4868x2705x1060	4014
GBH80-4	800	4000	0.01-0.053	≤300	15-91	Y123M-4	7.5	5640x2986x1185	5087
GBH80-5.8	800	5800	0.18	≤300	15-91	xWED7.5-8215A-213	7.5	7760×2823.5×1321	6526.7
GBH100-1.6	1000	1600	≤0.15	≤350	22~131	Y160M-6	7.5	3240x3026x1235	3561
GBH100-3	1000	3000	≤0.15	≤350	22~131	Y160M-6	7.5	4640x3114x1235	4548
GBH100-4	1000	4000	0.01-0.053	≤350	22-131	xWED106-385-4	4	5648x2890x1160	5086
GBH120-1.8	1200	1800	≤0.15	300-400	35-217	Y160M-6	7.5	3440x3314x1235	3965
GBH120-2.2	1200	2200	≤0.15	300-400	35-217	Y160M-6	7.5	3840x3314x1285	4238
GBH120-2.6	1200	2600	≤0.15	300-400	35-217	Y160M-6	7.5	4240x3314x1285	4572
GBH120-3	1200	3000	≤0.15	300-400	35-217	xWED7.5-8215A-213	7.5	4960x3150x1434	5075(не включая редуктор)
GBH120-4	1200	4000	≤0.15	300-400	35-217	Y160M-6	7.5	5640 x 3402.5×1285	6100
GBH120-4.5	1200	4500	≤0.15	300-400	35-217	xWED7.5-8215A-213	7.5	6460x3150x1434	6350.6(не включая редуктор)
GBH120-6	1200	6000	≤0.15	300-400	35-217	xWED11-8225B-213	11	7960x3242x1434	8210
