Alimentador de pêndulo

Introdução

Um dispositivo de alimentação alternada periódica para materiais refinados.

Capacidade

4.5 ~ 25t/h

Melhoria

O alimentador de pêndulo Xinhai adota um redutor de engrenagem helicoidal, que é compacto e equipado com um dispositivo de vedação confiável.

Conversa
Mensagem
Email

Vantagens

Ele é instalado sob o funil ou tanque de armazenamento para transportar materiais que não excedam 50 mm de tamanho, secos e difícil de agrupar, como minério de pedra. No entanto, ele não é adequado para o transporte de materiais em pó, o que pode causar entupimentos e afetar a alimentação, além de fazer o pó voar e afetar a limpeza do local de trabalho.Ele também pode ser usado como uma trava quando a máquina não estiver funcionando.

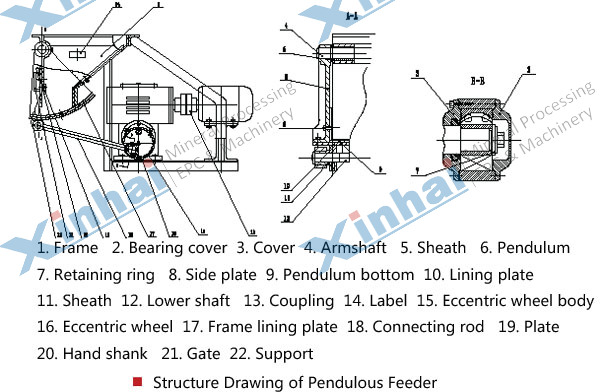

Estrutura do produto

Alimentador de pêndulo

Clique na foto para ampliar

O equipamento do alimentador de pêndulo é geralmente instalado na parte inferior da porta de descarga do silo e o minério cai da porta de descarga do silo na bandeja de alimentação. Durante a operação, o motor aciona o redutor de engrenagem helicoidal através do acoplamento e alterna o pêndulo da caixa de minério através da roda giratória montada no eixo de saída do redutor de engrenagem helicoidal, completando assim a alimentação uniforme, ajustando a roda excêntrica A escala do disco excêntrico ajusta o curso da roda excêntrica para realizar o ajuste da quantidade de minério; o ajuste da velocidade do motor regulador de velocidade para alterar o número de oscilações também pode obter o ajuste da quantidade de minério.

Âmbito de aplicação

Este alimentador de pêndulo é um equipamento auxiliar de máquinas de transporte, adequado para pendurar em peças de estrutura de aço, como usina de concentração, usina de fundição, usina de cimento, mina de areia, oficina de fundição mecanizada, etc. A alimentação contínua é realizada abaixo.

Parâmetros técnicos

Modelo	BG250x250	BG300x300	BG400x400	BG600x600
Comprimento da porta de alimentação × largura (mm)	250×250	300×300	400×400	600×600
Comprimento da porta de descarga × largura (mm)	250x(30-115)	300x(30-125)	400x(50-130)	600x(50-150)
Curso excêntrico da roda (mm)	0-90	0-90	0-170	0-200
Número de oscilações (r / min)	46	46	46	46
Tamanho máximo de alimentação (mm)	25	30	35	50
Capacidade de alimentação (t / h)	4.5	6.5	12	25
Modelo do motor	Y80L-4	Y80S-4	Y90S-4	Y90L-4
Potência do motor (kw)	0.55	0.75	1.1	1.5
Velocidade do motor (r / min)	1390	1390	1410	940
Peso (kg)	130	272	558	613
