Célula de Flotação Série BF

  • Célula de Flotação Série BF

Célula de Flotação Série BF

Introdução

Uma máquina de flutuação mecânica de agitação auto-aspirante combinada com sucção / não absorção.

Capacidade

0,06 ~ 24m3 / min

Melhoria

O modelo da máquina de flotação BF é dividido em tipo I e tipo II.O tipo I refere-se à máquina de flotação tipo SF para melhorar o design e é o tanque de sucção.A máquina de flotação tipo JJF de referência tipo II foi projetada para ser um tanque DC. Todos eles são chamados de máquinas de flutuação BF.

Vantagens

O impulsor da máquina de flotação bf consiste em um cone de seção dupla fechado, que pode produzir um forte ciclo de suspensão;
Grande capacidade inspiratória e baixo consumo de energia;
Cada tanque possui três funções de sucção, sucção e flutuação: é um circuito de flutuação autoformador, não requer nenhum equipamento auxiliar e está disposto horizontalmente para facilitar as alterações do processo.
A circulação da pasta é razoável e a sedimentação de areia grossa é reduzida o máximo possível;
Possui controle automático e dispositivo de controle elétrico para a superfície da lama, o que é conveniente para ajustar.

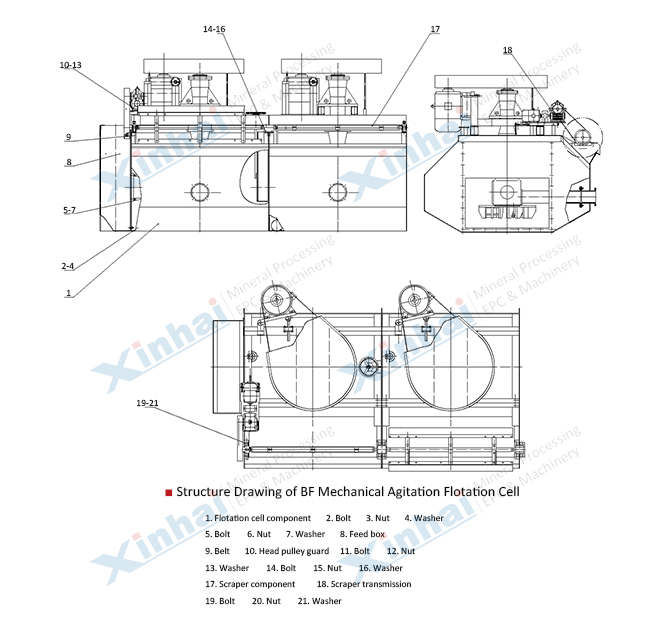

Estrutura do produto

O princípio de funcionamento da máquina de flotação BF é que, quando o impulsor gira, a pasta nas câmaras superior e inferior do gerador gera força centrífuga sob a ação das pás superior e inferior e é torcida para a periferia, de modo que uma zona de pressão negativa seja formada nas câmaras superior e inferior do impulsor. Ao mesmo tempo, a pasta na parte superior da placa de cobertura é sugada para dentro da cavidade superior do impulsor através do orifício de circulação na placa de cobertura para formar uma circulação de pasta. Quando a lâmina inferior puxa a pasta, a pasta inferior é reabastecida para o centro, formando assim uma menor circulação da pasta. O ar é aspirado para a câmara superior do impulsor através do tubo de sucção e do cilindro central e é misturado com a lama sugada para formar um grande número de bolhas finas, que são uniformemente dispersas no sulco através da placa de cobertura para formar bolhas mineralizadas. As bolhas mineralizadas flutuam até a camada de espuma e são raspadas pelo raspador para formar um produto de espuma.

A estrutura da máquina de flotação BF é composta principalmente por um impulsor, uma placa de cobertura, um eixo principal, um cilindro central e um corpo de calha. Toda a estrutura do impulsor é montada na viga principal da calha e é acionada por um motor através de uma correia em V. A estrutura da máquina é caracterizada por o impulsor consistir em um cone de seção dupla fechado, que pode gerar um forte ciclo de suspensão. A máquina também pode ser equipada com um dispositivo de autocontrole para que a pasta ajuste o nível do líquido.

Âmbito de aplicação

a máquina de flotação BF é adequada para a seleção de metais ferrosos e também pode ser usada para não metais, como fluorita, talco e mais amplamente utilizada para a classificação de ouro, prata, cobre, ferro, tungstênio, chumbo, zinco, estanho, Metais não ferrosos, como molibdênio, níquel, nióbio, tântalo, minério de manganês também podem ser usados para a seleção aproximada e a seleção de materiais ferrosos e não metálicos.

Parâmetros técnicos

Modelo Volume efetivo (m3) Comprimento × largura × altura (mm) Diâmetro do impulsor (mm) Velocidade circunferencial do impulsor (m / s) Entrada de ar (m3 / m2-min) Modelo do motor Potência do motor (kW) Capacidade de processamento (m3/min) Peso do tanque único (kg)
BF-0.15 0.15 550X550X600 200 6 0.9-1.05 Y112M-6 2.2 0.06~0.16 270
BF-0.25 0.25 650X600X700 250 Y100L-6 1.5 0.12~0.28 370
BF-0.37 0.37 740X740X750 286 7.2 Y90L-4 0.2~0.4 470
BF-0.65 0.65 850X950X900 300 7.35 0.9~1.10 Y132S-6 3 0.3~0.7 932
BF-1.2 1.2 1050X1150X1100 450 7.02 Y132M2-6
Y132M1-6
5.5
4
0.6~1.2 1370
BF-2.0 2 1400X1450X1120 500 7.5 Y160M-6 7.5 1.0~2.0 1750
BF-2.8 2.8 1650X1650X1150 550 8.06 Y180L-8 11 1.4~3.0 2130
BF-4.0 4 1900X2000X1200 650 8 Y200L-8 15 2.4 ~4.0 2585
BF-6.0 6 2200X2350X1300 700 7.5 Y225S-8 18.5 3.0~6.0 3300
BF-8.0 8 2250X2850X1400 760 Y225M-8 22 4.0 ~8.0 4130
BF-10 10 2250X2850X1700 7.52 5.0 ~10 4500
BF-16 16 2850X3800X1700 850 8.7 Y280S-8 37 8.0 ~16 8320
BF-20 20 2850X3800X2000 Y280M-8 45 10.0 ~20 8670
BF-24 24 3150X4150X2000 920 Y315S-8 55 12.0 ~24 8970
