Célula de Flotação de Barras XJB

  • Célula de Flotação de Barras XJB

Célula de Flotação de Barras XJB

Introdução

Uma máquina de flotação do tipo agitador mecânico de aspiração automática.

Capacidade

1.5 ~ 4m³/ min

Melhoria

Existe uma saliência entre a parte inferior da máquina de flutuação e a haste, que atua como um guia para acelerar a velocidade da mistura de polpa para o fundo do tanque; uma placa estável em forma de arco entre a parte inferior do tanque e a haste , pode se mover pelo corpo da calha, distribuí-lo uniformemente na calha e se mover em uma trajetória em forma de W.

Vantagens

A máquina de flotação tem um tamanho de partícula de agitação particularmente forte e uma boa trajetória do gás de chorume e é particularmente adequada para flotação de materiais minerais com grande gravidade específica, velocidade de sedimentação rápida e material grosso;
O modelo de utilidade tem uma placa de fluxo constante especial, que é formada pela soldagem de uma pluralidade de lâminas curvas com diferentes comprimentos na placa inferior da ranhura, para que a mistura de pasta possa ser distribuída uniformemente por toda a ranhura e a pasta possa ser impedida de girar na ranhura;
Grande quantidade de aeração, forte força de agitação, alta dispersão de bolhas;
Misturar polpa, gás e remédios uniformemente;
A velocidade de flutuação é rápida;
A máquina de flotação está disponível em uma gama completa de modelos.

Estrutura do produto

O princípio de funcionamento da máquina de flotação é principalmente usar a pressão negativa gerada pela rotação do impulsor ou da roda da haste para sugar o ar do eixo oco e, em seguida, a roda de flutuação o divide em pequenas bolhas e, em seguida, o impulsor ou a roda da haste agita e ejeta fortemente. , a polpa é totalmente misturada com o ar e a mistura de pasta é seletivamente anexada à bolha pela haste de flutuação sob a ação da haste oblíqua da roda de flutuação e é seletivamente anexada à bolha e flutuada à pasta. A superfície é raspada no tanque de concentrado por um raspador para concluir a operação de classificação.

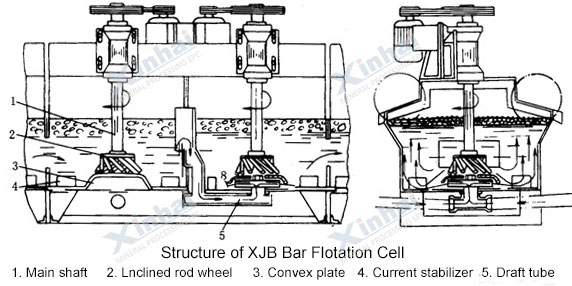

A estrutura da máquina de flotação de haste de seleção de minério é um grupo agitador cheio de gás que consiste em uma roda de haste inclinada, uma saliência, uma placa de fluxo constante em forma de arco, etc. O impulsor é composto por 12 hastes oblíquas de cone e um disco, cada haste e A direção oposta da rotação da roda da haste é inclinada para trás em 45 ° e o ângulo do cone de 15 ° é expandido para fora de cima para baixo. Esse design permite que a velocidade do fio da barra diagonal seja maior à medida que gira, aumentando assim a agitação.

Âmbito de aplicação

A máquina de flotação do tipo haste XJB é adequada para concentradores médios e pequenos de processar minério metálico com alta densidade e tamanho de grão grosso.Ele pode ser usado em várias operações de flotação, especialmente para chumbo, zinco, cobre e molibdênio. O efeito de classificação da areia de enxofre e sílica é notável.

Parâmetros técnicos

Modelo Tipo de slot Volume efetivo(m³) Capacidade de processamento (m³/min) Diâmetro do impulsor (mm) Velocidade do impulsor (r.p.m) Agitando a potência do motor (kw) Potência do motor do raspador (kw) Peso do tanque 4
XJB-1 Slot de sucção 1 1.5-1.7 400 440 5.5 1.5 5344
XJB-1 Slot DC 1 1.5-1.7 410 410 4 0.8 5344
XJB-1D Câmara de sucção 1 1.5-1.7 400 440 5.5 1.5 5479
XJB-1D Прямоточный камера 1 1.5-1.7 410 410 4 0.8 5479
XJB-2 Всасывающий камера 2 1.5-1.4 450 360 15 1.1 9071
XJB-2 Прямоточный камера 2 1.5-1.4 540 360 11 1.1 9071
XJB-2D Всасывающий камера 2 1.5-1.4 450 360 15 1.1 9320
XJB-2D Прямоточный камера 2 1.5-1.4 540 360 11 1.1 9320
XJB-4 Всасывающий камера 4 2.0-4 700 280 18.5 1.1 16325
XJB-4 Прямоточный камера 4 2.0-4 510 280 18.5 1.1 16325
