Célula de Flotação de Inflação de ar XCF

  • Célula de flutuação de inflação de ar XCF

Célula de Flotação de Inflação de ar XCF

Introdução

Uma célula de flutuação por agitação mecânica de inflação do ar com sucção de lodo (como célula de sucção da célula de flutuação KYF).

Volume

0.2~38m³/min

Melhoria

Os recursos de estrutura e desempenho da célula são semelhantes aos da célula de flotação KYF. A diferença é que existe um estator definido acima do impulsor para formar uma área de pressão negativa especial. Tem a função de chorume de sucção automática com um consumo de energia um pouco maior.

Vantagens

O dispositivo de flotação tem as vantagens de estrutura simples, forte capacidade de agitação, dispersão uniforme do ar, boa combinação de pasta de gás, menor deposição de areia na cauda, baixa velocidade circunferencial e baixo consumo de energia e pode ser combinado com uma máquina de flotação KYF como tanque de sucção; As características estruturais e o desempenho da máquina são semelhantes aos da máquina de flotação KYF A diferença é que um estator é especialmente disposto acima do impulsor para formar uma zona de pressão negativa especial e uma lama autoescorvante. No processo de flotação, o uso racional de reagentes de flotação pode classificar com mais eficiência minerais úteis e minerais de ganga.

Estrutura do produto

O princípio de funcionamento desta máquina é principalmente acionar o impulsor para girar através do acionamento do motor e do eixo principal oco. A lama no tanque é sugada da periferia através do fundo da ranhura através da borda interna da lâmina inferior do impulsor para a lâmina inferior do impulsor. Ao mesmo tempo, o ar de baixa pressão alimentado do lado de fora entra no distribuidor de ar na câmara inferior do impulsor através do diafragma, na válvula reguladora de ar e no eixo principal oco.
Em seguida, através do pequeno orifício ao redor do distribuidor de ar, a lâmina entra entre as pás inferiores do impulsor e a lama e o ar são completamente misturados entre as pás sob o impulsor e depois descarregados a partir da borda externa da lâmina inferior do impulsor. Devido à rotação do impulsor da máquina de flotação e à combinação da placa de cobertura e do cilindro central, uma certa pressão negativa é gerada na lâmina do impulsor. Isso faz com que a espuma e a alimentação da mina passem pelos tubos médio e interno e fluam para o cilindro central, entrando no impulsor entre as pás e finalmente descarregando da borda externa da lâmina superior.
A mistura de lama e ar descarregada da borda externa da lâmina do impulsor, e o minério médio e o minério descarregado da borda externa do impulsor são estabilizados e orientados pelo estator instalado ao redor do impulsor e, em seguida, insira a lama principal no tanque para mineralizar a bolha.

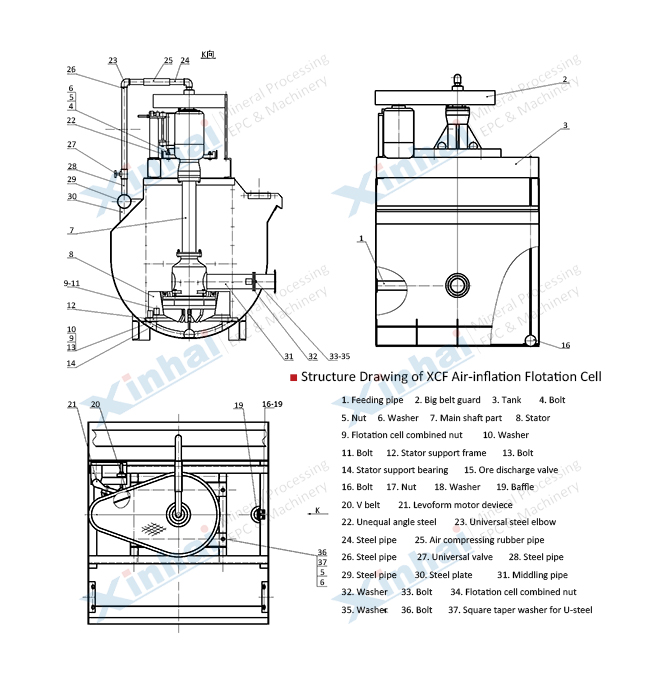

A camada de espuma é formada na superfície da pasta, uma parte da pasta é retornada para a lâmina inferior do impulsor para reciclagem e a outra parte é passada através do orifício de fluxo na parede da ranhura para o próximo tanque para re-seleção ou descarga como produto final. A função do impulsor da máquina de flotação inflável xcf é impedir que a mistura de lama e ar descarregada da lâmina inferior afete a sucção das pás no impulsor. A estrutura da máquina de flutuação inflável XCF é mostrada na figura, consistindo em um corpo de tanque contendo pasta, um grande impulsor de disco isolante com pás superior e inferior, um estator sentado com pás radiais, uma tampa de disco dividida, um tubo de centro dividido, É composto por um tubo de conexão com um orifício de ventilação, um corpo de rolamento, um eixo principal oco e uma válvula reguladora de ar. O corpo do sulco do tipo ranhura profunda possui duas estruturas do tipo aberto e do tipo fechado. O corpo do rolamento é assentado, montado lateralmente e montado em uma viga que dobra ao tubo de ar. A máquina de flotação xcf pode ser amplamente utilizada para a seleção de metais não ferrosos, metais ferrosos e minerais não metálicos, e é adequada para operações de seleção e varredura grosseira em instalações de flotação de grande e médio porte.

Âmbito de aplicação

Pode ser amplamente utilizado na seleção de metais não ferrosos, metais ferrosos e minerais não metálicos, e é adequado para operações de seleção e varredura aproximada de instalações de flotação de grande e médio porte.

Parâmetros técnicos

Modelo Volume efetivo (m3) Capacidade de processamento (m3 / min) Diâmetro do impulsor (mm) Número de rotação do impulsor (r / min) Pressão do ar do ventilador (kPa) Inflação máxima (m3 / m2-min) Potência do motor de mistura (kW) Potência do motor do raspador (kW) Peso (kg)
XCF-1 1 0.2 ~1 400 358 ≥ 12.6 2 5.5 0.75 1154
XCF-2 2 0.4 ~2 470 305 ≥ 14.7 2 7.5 1.1 1659
XCF-3 3 0.6 ~3 540 266 ≥ 19.8 2 11 1.5 2259
XCF-4 4 1.2 ~4 620 225 ≥ 19.8 2 15 1.5 2669
XCF-8 8 3.0 ~8 720 175 ≥ 21.6 2 22 1.5 3868
XCF-10 10 4~10 720 192 ≥ 21.6 2 30 1.5 4800
XCF-16 16 4~16 860 160 ≥ 25.5 2 37 1.5 6520
XCF-24 24 4~24 950 153 ≥ 30.4 2 37 1.5 8000
XCF-38 38 10 ~38 1050 136 ≥ 34.3 2 55 1.5 11000
