Célula de Flotação de Inflação por Ar KYF

  • Célula de Flotação de Inflação por Ar KYF

Célula de Flotação de Inflação por Ar KYF

Introdução

Uma máquina de flutuação inflável não absorvente (consulte o projeto da máquina de flutuação OK da Finnish Outokumpu OK).

Capacidade

0.2~38m³/min

Melhoria

A máquina de flotação inflável KYF tem dois tipos de máquina de flotação de tanque em forma de U e máquina de flotação de tanque do tipo coluna.

Vantagens

O impulsor da máquina de flotação kyf é um impulsor cônico com uma lâmina inclinada em ângulo. A capacidade de agitação é forte e a estrutura é simples. O impulsor tem pequeno diâmetro, baixa velocidade circunferencial, baixo consumo de energia, economia de energia de 30 a 50%; boa suspensão de partículas minerais e alto índice de flutuação; corpo do tanque em forma de U, menor deposição na areia da cauda; peças de desgaste com desgaste leve e vida útil prolongada; Tipo de agitação, não pode inspirar automaticamente, não pode escorvar, a sala de trabalho precisa ser configurada em etapas; pode ser combinada com a máquina de flotação XCF para formar uma unidade de flotação CC para o tanque DC.

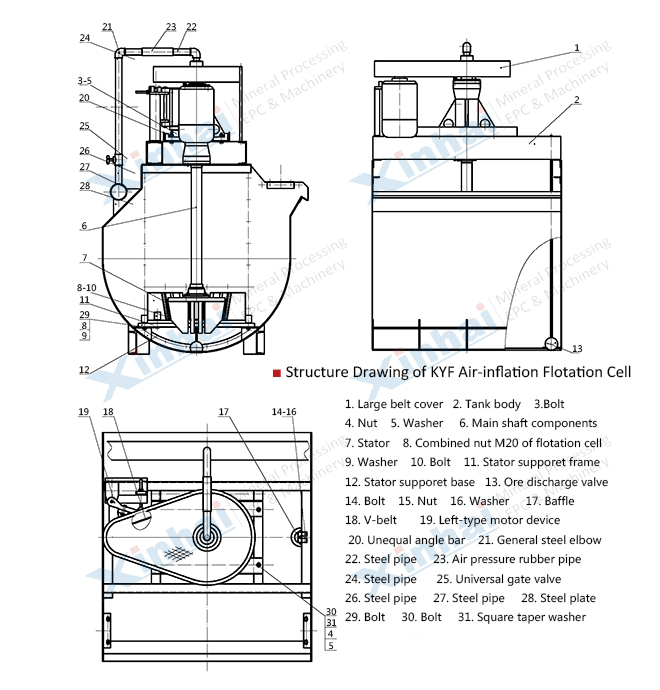

Estrutura do produto

Quando o impulsor gira, a lama no tanque é sugada para as pás do impulsor do fundo do tanque através do fundo do tanque. Ao mesmo tempo, o ar de baixa pressão alimentado pelo soprador entra no distribuidor de ar da cavidade do impulsor através do duto de ar, válvula reguladora de ar e eixo principal oco. Os orifícios ao redor do distribuidor entram entre as lâminas do impulsor, e a lama e o ar são completamente misturados entre as pás do impulsor e depois descarregados da periferia da metade superior do impulsor, e o fluxo de minério descarregado se move obliquamente para cima e é instalado obliquamente acima do impulsor. Depois de estabilizado e orientado, o estator é disperso por toda a calha. As bolhas mineralizadas sobem para a superfície da calha para formar uma espuma, e a espuma flui para o tanque de espuma. A lama é retornada à área do impulsor para reciclagem e a outra parte é re-selecionada pelos orifícios de fluxo na parede entre ranhuras.

Âmbito de aplicação

A máquina de flotação por agitação mecânica aerada do tipo KYF é adequada para seleção e seleção aproximada de concentradores de grande e médio porte, podendo escolher metais não ferrosos, metais ferrosos e minerais não metálicos. (Tamanho de partícula de -0,074 mm> 50%).

Parâmetros técnicos

Modelo Volume efetivo (m3) Capacidade de processamento (m3/min) Diâmetro do impulsor (mm) Número de rotação do impulsor (r/min) Pressão do ar do ventilador (kPa) Inflação máxima (m3/m2-min) Potência do motor de mistura (kW) Potência do motor do raspador (kW) Peso (kg)
KYF-1 1 0.2~1 340 281 ≥ 12.6 2 4 0.75 903
KYF-2 2 0.4~2 410 247 ≥ 14.7 2 5.5 1.1 1419
KYF-3 3 0.6~3 480 219 ≥ 19.8 2 7.5 1.5 1885
KYF-4 4 1.2~4 550 200 ≥ 19.8 2 11 1.5 2206
KYF-8 8 3.0~8 630 175 ≥ 21.6 2 15 1.5 3984
KYF-10 10 4.0~10 630 192 ≥ 21.6 2 22 1.5 4406
KYF-16 16 4.0~16 740 160 ≥ 25.5 2 30 1.5 5900
KYF-24 24 4.0~24 800 150 ≥ 30.4 2 30 1.5 7500
KYF-38 38 10.0~38 880 139 ≥ 34.3 2 45 1.5 10300
