Concentrador de alta eficiência

  • Concentrador de alta eficiência

Concentrador de alta eficiência

Introdução

Introdução de um novo concentrador de estrutura mecânica produzido pela tecnologia americana.

Capacidade

5-1400t / d

Melhoria

A nova estrutura mecânica reforça o efeito de floculação do floculante nas partículas sólidas e, além disso, fornece um sistema de adição de floculante.

Vantagens

A adição de um floculante aumenta o tamanho de partícula das partículas sólidas depositadas, acelerando assim a velocidade de sedimentação;
Aumente o tanque de desgaseificação para impedir que partículas sólidas aderam às bolhas;
A bandeja receptora é fornecida para mover o cilindro para baixo, de modo que a pasta fornecida caia de maneira uniforme e suave, e a ocorrência do fenômeno de rotação é efetivamente evitada;
A capacidade de processamento da unidade é de 4 a 9 vezes a da máquina de concentração convencional, calculada de acordo com a capacidade de processamento da unidade, economiza 30% de consumo de energia em comparação com o concentrador tradicional;
Um sistema de adição de floculante, um sistema de controle automático aditivo à floculação e um sistema de controle automático de concentrador eficiente podem ser fornecidos adicionalmente.

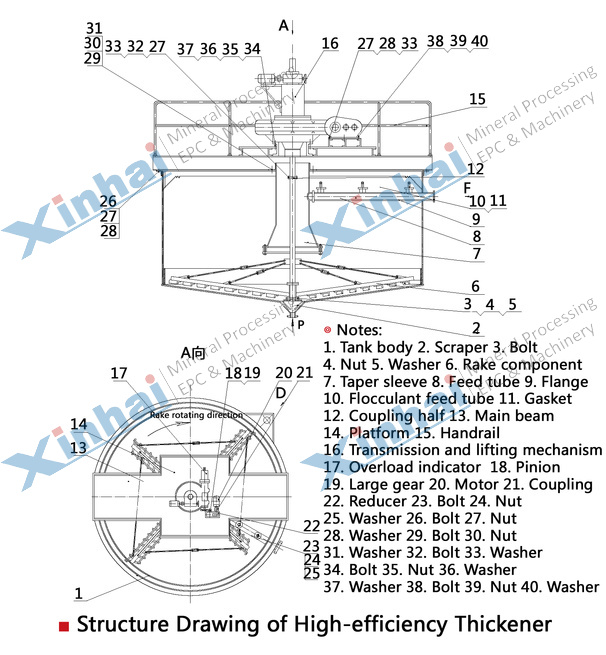

Estrutura do produto

O princípio de funcionamento do concentrador de alta eficiência: antes de a lama entrar no equipamento do concentrador de alta eficiência, depois de remover a maior parte do gás contido no dispositivo eliminador de gás, entra no dispositivo de mistura do tubo de alimentação e a lama é completamente misturada com a quantidade adequada de agente floculante no dispositivo de mistura. Um bom estado de floculação é formado e depois difundido do fundo para a periferia para a camada de lodo pré-formada de alta concentração no fundo do tanque de concentração. Nesse momento, a lama floculada precipita em direção ao fundo da piscina; a água da lama sobe através da camada de sedimentos. Aqui, a camada de sedimentos atua como um filtro para impedir que as partículas finas subam. A lama que não foi totalmente floculada continuará em contato com a massa do floco quando atingir a camada de sedimentos, para que o floco continue a crescer. Finalmente, a treliça é acionada por meio de um acionamento central, e o material concentrado é empurrado para a abertura de descarga central, e a água da lama flui do transbordamento.

Âmbito de aplicação

É amplamente utilizado no tratamento de lamas minerais, águas residuais e escória de resíduos nos departamentos de metalurgia, mineração, produtos químicos, materiais de construção e proteção ambiental. É de grande importância para melhorar a utilização da água de retorno e a concentração do transporte subterrâneo e para proteger o meio ambiente.

Parâmetros técnicos

Modelo GX-3.6 GX-5.18 GX-6 GX-7.5 GX-9 GX-12 GX-15 GX-18 GX-20
Diâmetro interno do tanque (mm) 3600 5182 6000 7500 9000 12000 15000 18000 20000
Altura do tanque (mm) 1700 2134 2500 2800 2800 3600 4000 4400 4400
Área de liquidação (m2) 10.2 21 28.3 44.1 63.6 110 177 254 314
Velocidade das pinças (r / min) 1.1 0.4 0.8 0.427 0.427 0.35 0.15 0.13 0.13
Pinça altura de elevação (mm) 200 300 300 300 300 300 300 400 400
Modelo do motor de acionamento Y100L-6 Y132S-6 Y132M1-6 Y132M2-6 Y132M2-6 Y132M-4 YCT200-4B YCT200-4B YCT200-4B
Potência do motor de tração (kW) 1.5 3 4 5.5 5.5 7.5 7.5 7.5 7.5
Modelo do motor de elevação Y100L-6 PZ0.8AB Y132S-8 Y132S-8 Y132S-8 Y100L1-4 Y112M-6 YTC752A-44 YTC752A-44
Aumentar a potência do motor (kW) 1.5 0.8 2.2 2.2 2.2 2.2 2.2 5.5 5.5
Peso do tanque de aço (kg) 2829 5342 6506 10258 15980 25589 36050 52485 59365
Peso (kg) 6650 10460 10573 17320 23680 42756 59000 73296 76020
