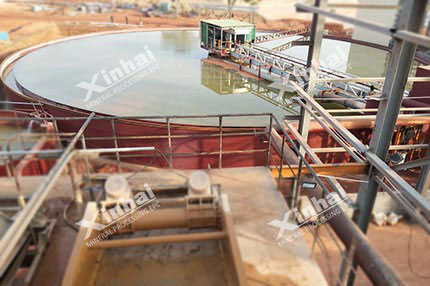

Concentrador do centro de condução do motor hidráulico

  • Concentrador do centro de condução do motor hidráulico

Concentrador do centro de condução do motor hidráulico

Introdução

Concentrador com acionamento hidráulico central do motor e elevação automática hidráulica.

área de precipitação

28~1590 ㎡

Melhoria

diâmetro interno de até 100M

Vantagens

O equipamento concentrador de transmissão Xinhai possui grande capacidade de processamento e alta eficiência de concentração;
Acionamento hidráulico com proteção contra sobrecarga;
O levantamento automático hidráulico é realizado pelo PLC principal, detectando automaticamente o sinal do sensor de pressão;
O dispositivo de transmissão possui uma estrutura simples e manutenção conveniente;
Pode ser equipado com sistema de dosagem automática.

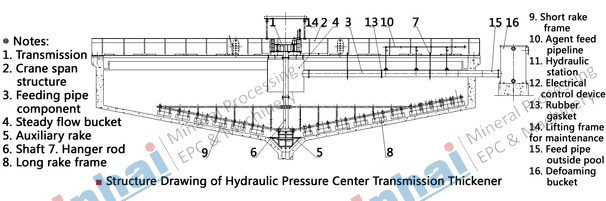

Estrutura do produto

O concentrador é composto principalmente de dispositivo de transmissão, estrutura de ponte, dispositivo de dosagem, tubo de alimentação, cilindro fixo, tambor de pano, raspador, eixo, jangada longa, jangada curta, lança, dispositivo de controle elétrico, estação hidráulica, suporte de manutenção, etc. Composição.
O concentrador de transmissão central adota a tecnologia de floculação, e a pasta é diretamente inserida na zona de compressão do concentrador, e uma camada de leito de filtro é formada na piscina, e as partículas finas não floculadas na entrada de lama do fundo são lavadas pelo fluxo de água através do leito de filtro, e As partículas da camada colidem, devido à ação do floculante, afundam junto com outras partículas, aumentando assim a concentração da pasta de fundo e a concentração da água de transbordamento superior é reduzida. Devido ao uso do floculante, as partículas tendem a formar aglomerados e a velocidade de sedimentação é grande. A velocidade é aumentada e a capacidade de processamento por unidade de área é significativamente aprimorada, o que é de 4-8 vezes a dos concentradores tradicionais.

Âmbito de aplicação

É usado principalmente para clarificação e concentração de chorume de minas para atingir o objetivo de desidratação. Também pode ser usado na operação de desidratação da separação sólido-líquido em indústrias químicas, metalúrgicas e outras.

Parâmetros técnicos

Modelo Diâmetro da piscina (mm) Profundidade da piscina (mm) Área de liquidação (m2) Energia de processamento (m3/h) Altura de elevação(mm) Quantidade de processamento t/d Potência de acionamento kW
NZY-6 6 3.0~3.2 28 2.5~5.0 350 50~100 3
NZY-9 9 3.5~3.8 63.6 3.0~5.0 350 120~175 3
NZY-12 12 3.5~3.8 113 4.0~7.0 350 200~300 4
NZY-15 15 4.0~4.5 176 5.0~10.0 450 350~400 5.5
NZY-18 18 4.0~4.5 254 8.0~12.0 450 600~800 5.5
NZY-20 20 4.0~4.5 314 8.0~12.0 450 800~1000 7.5
NZY-24 24 4.5~5.5 450 9.0~12.0 450 1000~1300 7.5
NZY-30 30 4.5~5.5 706 10.0~14.0 450 1500~1800 11
NZY-38 38 6.5~8.0 1134 15.0~22.0 600 1800~2200 15
NZY-40 40 6.5~8.0 1256 15.0~22.0 600 2200~2400 15
NZY-45 45 6.5~8.0 1590 15.0~22.0 600 2400~2800 15
NZY-53 53 6.5~8.0 2206 15.0~22.0 600 3000~3500 15
NZY-60 60 7.0~8.5 2827 16.0~50.0 600 3500~5000 18.5
NZY-75 75 8.0~10.0 4418 20.0~80.0 800 7500~10000 22
NZY-100 100 8.0~10.0 7853 35.0~80.0 800 10000~15000 30
