Moinho de Raymond

  • Moinho de Raymond

Moinho de Raymond

Introdução

Um moinho Raymond com um forte conjunto de produtos que podem ser produzidos independentemente em um sistema de produção.

Capacidade

3-22T/h

Melhoria

O sistema exclusivo de auto-circulação de ar é equipado com um coletor de pó avançado para executar o conceito de proteção ambiental.O conjunto do rolo de retificação é conectado pelo tirante e pela mola de alta pressão, e a força gerada evita a perda de material a granel no equipamento. A conexão elástica entre a máquina principal e o classificador reduz a vibração e o ruído e melhora a vida útil do equipamento.

Vantagens

O conjunto do rolo é acoplado por um tirante e uma mola de alta pressão, e a força resultante evita a perda de material a granel no equipamento. A conexão elástica entre a máquina principal e o classificador reduz a vibração e o ruído e melhora a vida útil do dispositivo;
Devido à combinação de trituração, secagem, trituração, classificação e transporte, o moinho possui um sistema simples e um layout compacto.O espaço é de cerca de 50% do sistema de moinho de bolas e pode ser disposto ao ar livre, reduzindo significativamente o custo do investimento;
O dispositivo de rolo adota uma sobreposição de vedação de vários estágios e possui bom desempenho de vedação;
O sistema exclusivo de auto-circulação de ar, juntamente com coletores de poeira avançados, leva o conceito de proteção ambiental até o fim;
A unidade de impulsor de alta densidade e alta precisão aumenta a produção de produtos acabados em mais de 50% sob a mesma potência. O ventilador de pressão induzida por centrifugação com eficiência energética melhora muito a eficiência do ventilador de pressão induzido. O conveniente e rápido dispositivo de ajuste do impulsor melhora a precisão do produto acabado.

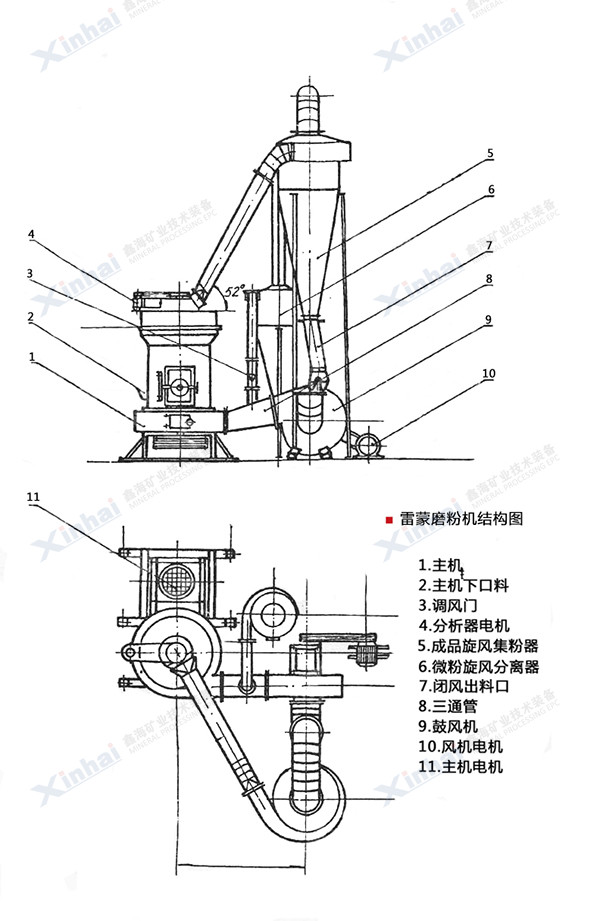

Estrutura do produto

Com força centrífuga, o rolo é enrolado no anel de retificação. Os materiais são acolchoados entre o rolo de moagem e o anel de moagem pela lâmina da lâmina e triturados em pó pela pressão de moagem. Os materiais em pó serão entregues à máquina analítica pelo soprador. Os materiais com finura qualificada serão entregues à máquina analítica e os materiais não qualificados retornarão à câmara de retificação para retificação contínua. Os materiais são separados e coletados no separador de ciclones através da máquina analítica.

Âmbito de aplicação

O moinho Raymond possui uma dureza Mohs igual ou inferior a 9,3 e um produto mineral não inflamável e explosivo com umidade abaixo de 6%; como cimento (clínquer bruto), talco, feldspato, quartzo, escória, mica, calcita calcário, barita, sulfato de potássio, bentonita e outros milhares de materiais.

Parâmetros técnicos

Parâmetro do modelo MTM75 MTM85 MTM100 MTM130 MTM160
Tamanho máximo de alimentação (mm) 15 20 25 30 35
Tamanho do produto acabado (mm) 0.613-0.033 0.613-0.033 0.613-0.033 0.613-0.033 1.6-0.045
Produção (t/h) 1-3 1.2-4.6 2.1-5.6 3-9.5 5-22
Velocidade do host (r/min) 160 150 130 103 82
Potência do host (kw) 15 18,5 22 30 37
Diâmetro do anel de moagem (mm) 780 830 950 1280 1600
Altura do anel de moagem (mm) 150 140 170 210 270
Diâmetro do rolo (mm) 260 270 310 410 440
Altura do rolo de moagem (mm) 150 140 170 210 270
Número de rolos de moagem 3 3 4 5 6
Dimensões (m) (comprimento × largura × altura) 4.3×3.5×5.1 5.3×4.1×5.2 7.1×5.9×7.9 7.85×8×9.7 12.55×5.7×8.3
