Moinho de Bolas a Úmido de Grelha

  • Moinho de Bolas a Úmido de treliça

Moinho de Bolas a Úmido de Grelha

Introdução

É um moinho de bolas de grande capacidade e adaptável.

Melhoria

O dispositivo de elevação é hidráulico desenvolvido pela xinhai. Ao manter uma moagem de bola, manipular a alça da estação hidráulica permite que o macaco hidráulico suba e desça. A operação é mais simples, mais rápida e mais confortável e a manutenção é mais barata do que com um dispositivo de elevação normal.

Vantagens

O dispositivo de elevação facilita a inspeção ;

Rolamentos hidrostáticos e hidrodinâmicos tornam a operação estável e confiável ;

Baixa velocidade facilita a manutenção e inicialização ;

Dispositivo de lubrificação com névoa de óleo para garantir uma lubrificação confiável das engrenagens ;

Partida suave por embreagem a gás.

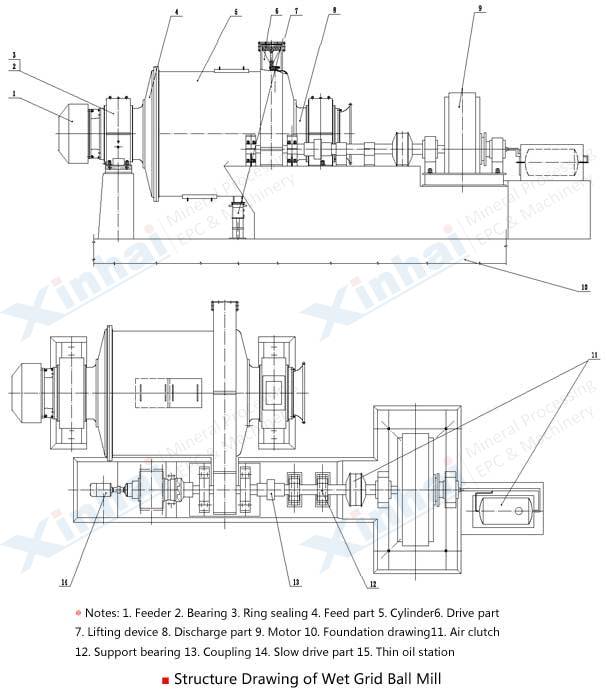

Estrutura do produto

O princípio de funcionamento do moinho de bolas do tipo úmido da Xinhai é principalmente fazê-lo girar lentamente através do dispositivo de transmissão. O material é alimentado a partir da extremidade de alimentação do cilindro. O material é triturado devido ao impacto da queda e à retificação automática da esfera de aço e do próprio minério. Como o material é alimentado continuamente, a pressão faz com que o material no cilindro se mova da extremidade de alimentação para a extremidade de descarga. O material que atinge o tamanho de partícula final é descarregado da extremidade de descarga do cilindro. Na moagem úmida, o material é realizado pelo fluxo de água; na moagem a seco, o material é realizado pelo fluxo de ar. O moinho tem uma grade de descarga na extremidade de descarga, e o moinho depende da placa de grade para forçar a descarga do minério.A superfície da lama no cilindro é baixa, o minério é super-triturado e a esfera de aço é impedida de ser descarregada.

Âmbito de aplicação

O moinho de bolas de treliça úmida é frequentemente usado para moer minério com um tamanho de partícula grosso.

Parâmetros técnicos

Modelo Diâmetro do cilindro (mm) Comprimento do cilindro (mm) Modelo do motor Potência do motor (kW) Comprimento (mm) Veja (mm) Alto (mm) Volume efetivo (m3) Carga máxima da bola (t) Peso (kg)
MQG0909 900 900 Y225S-8 18.5 4750 2213 2050 0.45 0.96 4620
MQG0918 900 1800 Y225M-8 22 5000 2280 2050 0.9 1.92 5340
MQG1212 1200 1200 Y225M-8 22 5788 2994 2540 1.14 2.4 11438
MQG1224 1200 2400 Y315S-8 55 6673 2994 2540 2.28 3.96 13200
MQG1515 1500 1500 JR115-8 60 6094 3300 2766 2.5 5 13700
MQG1530 1500 3000 JR125–8 95 7979 3300 2766 5 10 18690
MQG2122 2100 2200 JR128-8 155 7750 4839 3794 6.6 15 45400
MQG2130 2100 3000 JR137-8 210 8744 4394.7 3110 9 20 45790
MQG2430 2400 3000 JR1410-8 280 9728 4956 4018 12.1 22.5 67000
MQG2721 2700 2100 JR1410-8 280 9300 5500 4500 10.7 24 63000
MQG2727 2700 2700 JR148-8 310 9900 5500 4500 13.8 29 68530
MQG2736 2700 3600 TDMK400-32/2150 400 9765 5826.6 4674.5 18.4 41 98020
MQG3231 3200 3100 TDMK630-36 630 12750 6750 5152.5 22.5 45 115103
MQG3236 3200 3600 TDMK630-36 630 14300 6760 5200 24.8 58 119012
MQG3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 32.8 65 137589
MQG3639 3600 3900 TDMK1000-36/3600 1000 15000 7200 6300 36.2 75 145000
MQG3645 3600 4500 TDMK1250-40 1250 15200 7750 6300 41.8 90 159700
MQG3650 3600 5000 TDMK1400-40 1400 17600 7750 6300 46.4 96 158000
MQG3660 3600 6000 TDMK1600-40 1600 17000 8800 6500 55.7 120 189000
MQG4060 4000 6000 TDMK1700-30 1700 17400 9500 7600 69.8 137 214000
MQG4560 4500 6000 TDMK2300-30 2300 17800 10500 7600 87 158 294000
