Moinho de barras

  • Moinho de barras

Moinho de barras

Introdução

O meio de moagem é barra de aço.

Capacidade

0.62~250t/h

Melhoria

A usina de barras Xinhai tem três tipos: usinas de barras excedentes, usina de descarga periférica periférica e usina de descarga central para atender a vários requisitos.

Vantagens

A tampa final cônica do moinho de barras tem uma pequena curvatura, para que a barra de aço possa ser movida regularmente no moinho;
O diâmetro do eixo oco da descarga da mina é grande, o que é conveniente para manutenção e, ao mesmo tempo, a superfície da lama pode ser reduzida e a mina pode ser descarregada rapidamente;
No caso convencional, a faixa de tamanho de minério do moinho de barras é de 20 a 30 mm e a granularidade do produto geralmente pode chegar a 0 a 3 mm;
O moinho de barras mói o material com todo o comprimento da barra de aço, a força é uniforme, a granularidade do produto é uniforme e o fenômeno de excesso de retificação é menor.

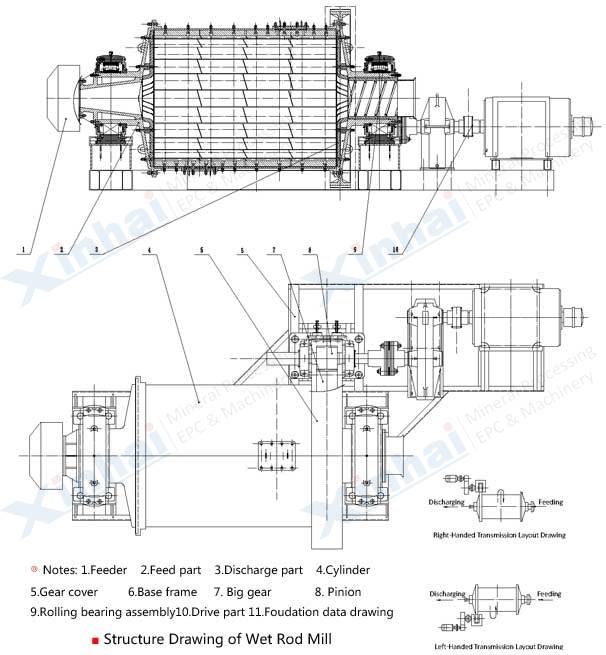

Estrutura do produto

O moinho de barras é acionado pelo motor através do redutor e pelo acionamento periférico de redução de engrenagens grandes ou pelo motor síncrono de baixa velocidade diretamente através do acionamento periférico de redução de engrenagens grandes para acionar o cilindro para girar. O cilindro é preenchido com uma haste de aço de moagem adequada. Sob a ação da força centrífuga e da força de atrito, o meio de retificação é elevado a uma certa altura e cai em um estado de queda ou queda. O material a ser fresado entra continuamente no interior do cilindro pela porta de alimentação, é esmagado pelo meio de moagem móvel e descarrega o produto da máquina através da sobrecarga e força de alimentação contínua para realizar a próxima operação do processo.
O método de descarga do moinho de barras é adotar o tipo de transbordamento e o método de descarga aberta.O diâmetro do munhão oco da extremidade de descarga é maior que o do moinho de bolas da mesma especificação. Geralmente, o minério não é muito duro ou mole (especialmente o minério com alta viscosidade). No caso do moinho de barras, o triturador de cone de cabeça curta pode ser usado para a operação de trituração fina. Quando o minério de 19 a 30 mm é moído para 6-12 malhas, a configuração é mais simples que a quebra do cone e a tela é dividida em circuitos fechados, e o custo é baixo.

Âmbito de aplicação

O moinho de barras é usado principalmente para operações de retificação. É adequado para moagem fina e moagem grossa de minério na primeira etapa da moagem aberta, especialmente adequado para o tratamento de materiais quebradiços.

Parâmetros técnicos

Modelo Diâmetro do cilindro (mm) Comprimento do cilindro (mm) Modelo do motor Potência do motor (kW) Rotações do motor (r/min) Comprimento (mm) Largura (mm) Alto (mm) Capacidade de processamento (t/h) Volume efetivo (m3) Peso(kg)
MBY0918 900 1800 Y225M-8 22 730 4980 2370 2020 0.62~3.2 0.9 5700
MBYg0924 900 2400 Y225M-8 22 730 5001 1865 1400 0.81~4.3 1.2 6443
MBY1224 1200 2400 Y280M-8 45 730 6450 2800 2500 0.4 ~4.9 2.28 12308
MBY1530 1500 3000 JR125-8 95 725 7935 3185 2280 5 19990
MBYg1530 1500 3000 JR117-8 80 725 7253 3070 2280 2.4 ~7.5 5 21210
MBYg2130 2100 3000 JR136-8 180 735 8122 4220 3073 14 ~35 9 42123.5
MBYg2136 2100 3600 JR137-8 210 735 8958 4320 3025 43 ~61 10.8 45800.5
MBYg2430 2400 3000 JR138-8 280 735 9004.5 4836.4 3490 11.5 55795
MBYg2732 2700 3200 JR157-8 320 750 10509 5000 3620 15.7 83110
MBYg2736 2700 3600 JR1510-8 380 743 10764 5150 3620 32 ~86 17.7 90441
MBY2740 2700 4000 TDMK400-32 400 187.5 12300 5700 4700 43~110 20.4 75000
MBY3040 3000 4000 JR1510-8 570 740 9800 3900 3900 54~135 26 90000
MBY3245 3200 4500 TDMK800-36 800 167 14600 7000 5300 64~180 31 113000
MBY3645 3600 4500 TDMK1250-40 1250 150 15200 8800 6800 80~230 41.8 139000
MBY3654 3600 5400 TDMK1600-40 1600 150 15900 8800 6800 100~250 49.7 150000
